CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Pagina 4 di 18 Precedente  1, 2, 3, 4, 5 ... 11 ... 18  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Gio Giu 28, 2012 11:00 am

Arsenalotto ha scritto:Ciao

gianfi ha scritto:Calettatura sul coronamento con punzone
gianfi

Interessante questa tecnica, potresti darci qualche dettaglio in più? Parti da un foro circolare e poi lo rendi quadrato utilizzando esclusivamente il punzone?

Grazie

Alessandro

E' proprio cosi Alessandro, parto con un foro da in mm. per la centratura poi allargo con punta da 2 mm. infine passo il punzone da 2 mm. per lato.
La trafilatura di materiale non è molta, comunque bisogna martellare a piccoli colpi per non spaccare il pezzo

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Giu 30, 2012 5:32 pm

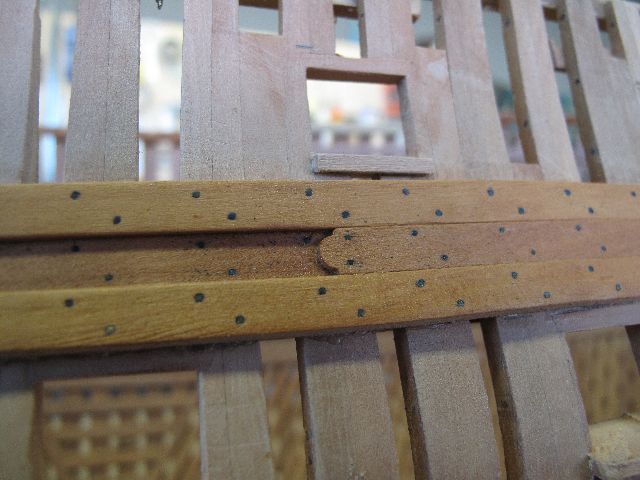

Fasciame tra le cinte


gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Giu 30, 2012 5:35 pm

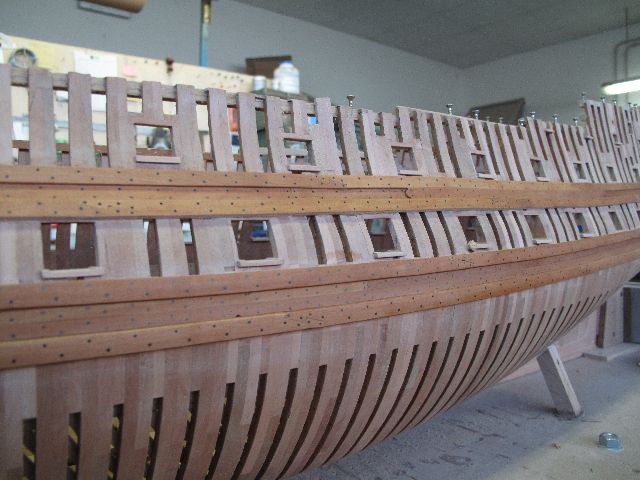

Cinte modanate


gianfi


gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Giu 30, 2012 5:38 pm


E' tutto, gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Giampieroricci il Sab Giu 30, 2012 5:44 pm

Bellissimo lavoro, Gianfi! Very Happy Very Happy

Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 51
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Ospite il Sab Giu 30, 2012 6:30 pm

ciao
gran bel lavoro :lol:
edo

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 03, 2012 7:29 pm

Mortase sulle teste degli scalmi

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 03, 2012 7:30 pm

Monachetti


gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 03, 2012 7:32 pm



gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Lug 07, 2012 7:30 pm

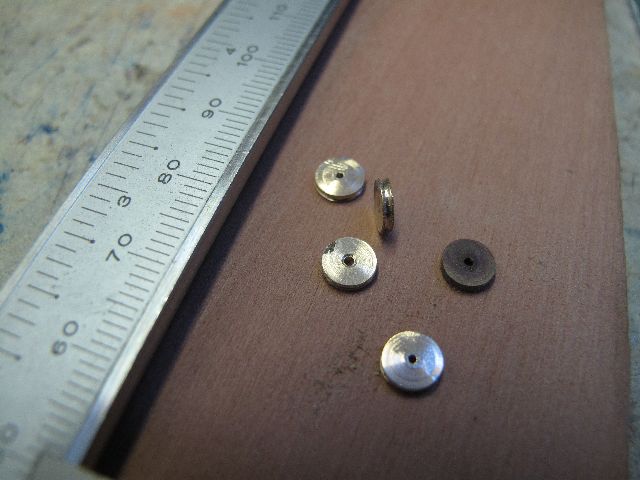

Bozzelli di murata


gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Lug 07, 2012 7:37 pm

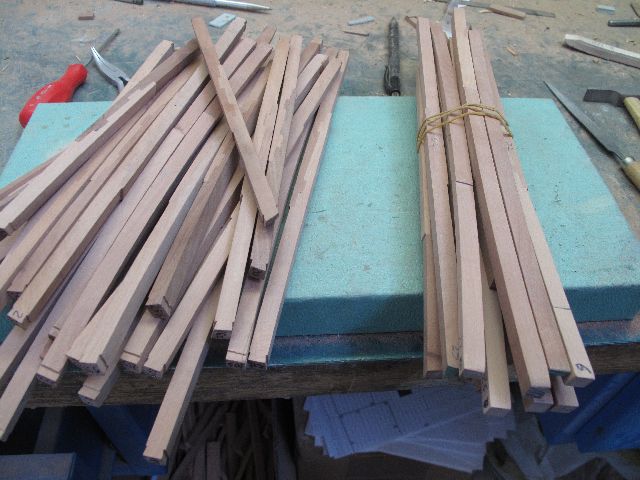

Costruzione delle porche
Sicuramente un vero modellista storcerà il naso nel vedere il sistema più "meccanico" che modellistico, è comunque un modo per sopperire alla mia scarsa esperienza nel settore.

segue

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Lug 07, 2012 7:40 pm



gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 10, 2012 11:10 am

I bagli della covertetta e colonne delle bitte


gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 10, 2012 11:15 am

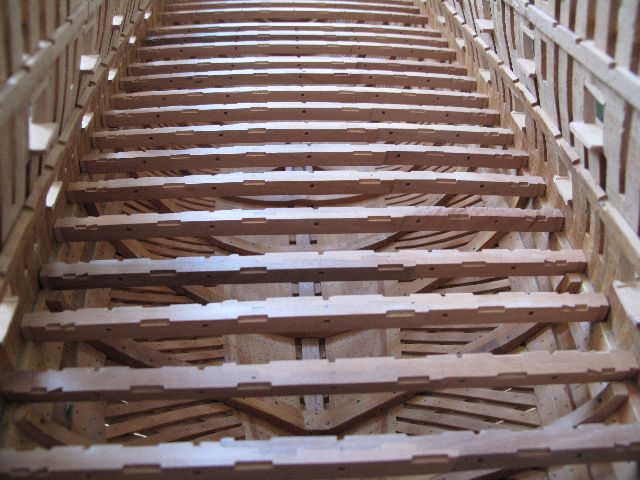

Bagli del 1° ponte

A destra sono quelli sbagliati

Questo è tutto il lavoro già fatto, da adesso sarà in tempo reale

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Nostromo il Mar Lug 10, 2012 4:08 pm

gianfi ha scritto:...Questo è tutto il lavoro già fatto, da adesso sarà in tempo reale...


Grazie di cuore Gianfi, ritengo importante mettere tutto ciò che si ha del proprio lavoro, tanto di più se è della tua qualità, quindi grazie a nome del Café ma, soprattutto, a nome del Modellismo. Un'ultima cortesia, dovresti riempire il campo del tuo profilo, con nome e cognome, di modo che quest'ultimo appare sotto l'avatar; è oltremodo importante, a mio parere, che ci chiamiamo con il nostro nome, ed il tuo non lo ricordo mai! Grazie di nuovo mon ami. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 10, 2012 5:39 pm

John Silver ha scritto:
gianfi ha scritto:...Questo è tutto il lavoro già fatto, da adesso sarà in tempo reale...


Grazie di cuore Gianfi, ritengo importante mettere tutto ciò che si ha del proprio lavoro, tanto di più se è della tua qualità, quindi grazie a nome del Café ma, soprattutto, a nome del Modellismo. Un'ultima cortesia, dovresti riempire il campo del tuo profilo, con nome e cognome, di modo che quest'ultimo appare sotto l'avatar; è oltremodo importante, a mio parere, che ci chiamiamo con il nostro nome, ed il tuo non lo ricordo mai! Grazie di nuovo mon ami. Very Happy
Grazie a te Riccardo,

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Ven Lug 13, 2012 7:21 pm

I bagli del 1° ponte, è stato un lavoro molto lungo ma pieno di soddisfazioni


gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Nostromo il Ven Lug 13, 2012 8:48 pm

Bel lavoro, dalle foto mi sembra anche ce sia una ottima geometria.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Gio Lug 19, 2012 6:43 pm

Puntello a gradini

segue

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Gio Lug 19, 2012 6:44 pm



gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Matiz il Gio Lug 19, 2012 7:36 pm

Il paramezzale, non era forato , i montanti, sia a gradini, che semplici, venvano appoggiati, e rifiniti con dei tacchetti intorno

Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 58
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Gio Lug 19, 2012 8:35 pm

matiz ha scritto:Il paramezzale, non era forato , i montanti, sia a gradini, che semplici, venvano appoggiati, e rifiniti con dei tacchetti intorno
Ho controllato, è come tu dici sul 74, nel disegno del fleuron mi risulta che tutti i montanti sono calettati.

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Matiz il Ven Lug 20, 2012 4:44 am

Strano, ma vero, il paramezzale, pezzo strutturale importantissimo, ne risulta indebolito

Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 58
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Giampieroricci il Ven Lug 20, 2012 11:11 am

probabilmente, essendo calette di pochi centimetri, non ne influenzano la resistenza.... Anch'io ho avuto lo stesso dubbio, soprattutto confrontando il lavoro di Tiziano: mi aspettavo di dover realizzare i tacchetti, ma in effetti i disegni non lasciano spazio a dubbi.

Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 51
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Matiz il Ven Lug 20, 2012 11:57 am

A vedere il disegno, non sembrano poco profonde, strano davvero

Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 58
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 24, 2012 8:16 pm

Il paiolato delle gomene ne ho fatto metà, non so se è corretto, mi piacerebbe un consiglio in merito.
Parto con l'idea di non coprire, finchè posso, quello che c'è sotto.




Le bitte


gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 71
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Contenuto sponsorizzato Oggi a 8:12 pm


Contenuto sponsorizzato


Tornare in alto Andare in basso
