CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Pagina 5 di 18 Precedente  1, 2, 3, 4, 5, 6 ... 11 ... 18  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 24, 2012 8:16 pm

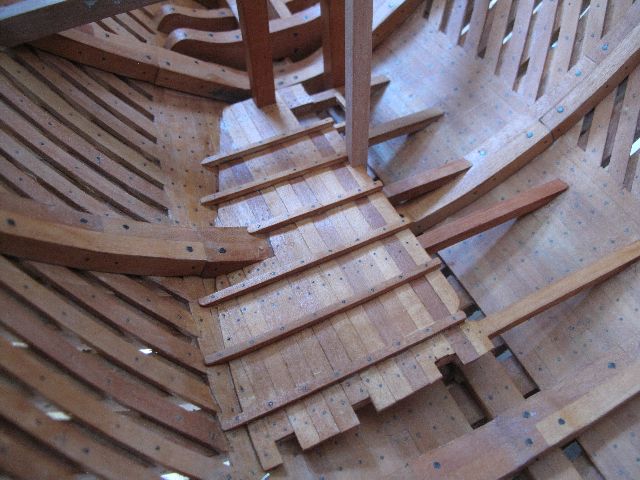

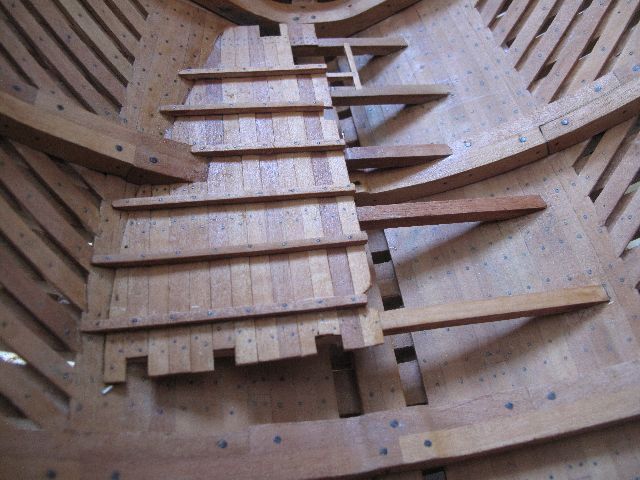

Il paiolato delle gomene ne ho fatto metà, non so se è corretto, mi piacerebbe un consiglio in merito.
Parto con l'idea di non coprire, finchè posso, quello che c'è sotto.




Le bitte


gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Lug 24, 2012 8:17 pm


3


gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Ospite il Mar Lug 24, 2012 9:58 pm

ciao
non so se è giusto mami piace
edo

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Nostromo il Mer Lug 25, 2012 10:41 am

gianfi ha scritto:...Parto con l'idea di non coprire, finchè posso, quello che c'è sotto.



E' una delle poche forme di espressione che abbiamo, decidere come e cosa lasciare a vista. L'arsenale vuole vedere; ogni cosa che si mette in evidenza è un punto a suo vantaggio. Very Happy













Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Gio Lug 26, 2012 5:01 pm

Sistema di costruzione della modanatura sui braccioli.
Avendo autocad fuori uso ho disegnato a mano il profilo della modanatura 10:1 in modo che la quadrettatura del foglio corrisponda 5mm con 0.5 mm.
Ad ogni riga ho segnato la misura che poi ho riportato alla fresatura.
A destra lo spostamento in X
Al centro la misura in Z
A sinistra lo spostamento in Z partendo dal piano del pezzo.
Ho dovuto inclinare il mandrino per portare la conicità della fresa in squadro col pezzo, comunque penso che avendo il mandrino fisso si possa ugualmente fare mettendo il pezzo inclinato.
Se servono altre spiegazioni sono sempre a disposizione.

gianfi



gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Dom Lug 29, 2012 6:43 pm

La mastra con il portello, non è venuto bene, penso di rifarlo.




gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Ago 04, 2012 6:36 pm

Paratia





gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Ago 04, 2012 6:39 pm

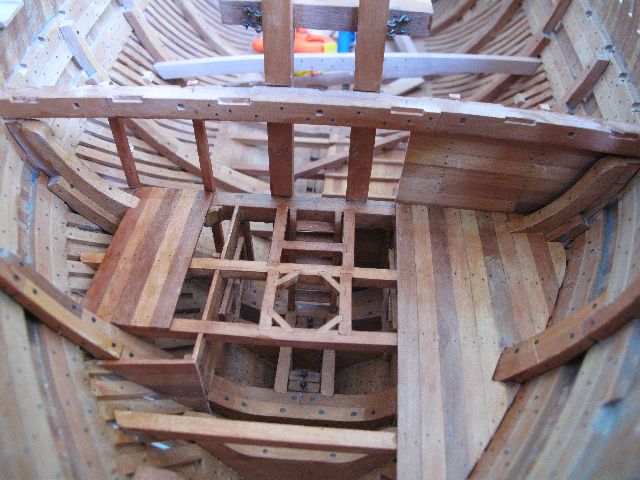

Stiva dei cartocci




segue

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Ago 04, 2012 6:41 pm





E' tutto, gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Dom Ago 05, 2012 2:15 pm

Stiva dei cartocci con portello scorrevole






gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mer Ago 08, 2012 7:19 pm

Piccolo aggiornamento






gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Rekon54 il Gio Ago 09, 2012 9:17 am

Ciao

ottimo lavoro congratulazioni

Giorgio

Rekon54

Messaggi : 277
Data d'iscrizione : 11.03.12
Età : 62
Località : Anguillara S.

Vedere il profilo dell'utente http://www.modellismodarsenale.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Gio Ago 09, 2012 3:22 pm

Ti ringrazio Giorgio, sto facendo i salti mortali, ho il problema del non allineamento tra i bagli del 1° ponte e quelli che stanno sotto, fino ad ora ho aggiustato perchè lo scarto è minimo ma andando avanti non so....Praticamente sto incamerando esperienza, ti saluto.

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Ven Ago 10, 2012 8:33 pm

Ho rifatto il portello e la mastra di trinchetto, non mi piacevano






gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Lun Ago 13, 2012 2:09 pm

Depositi del nostromo e magazzino delle granaglie






gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Lun Ago 13, 2012 2:11 pm







gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Dom Ago 26, 2012 6:41 pm

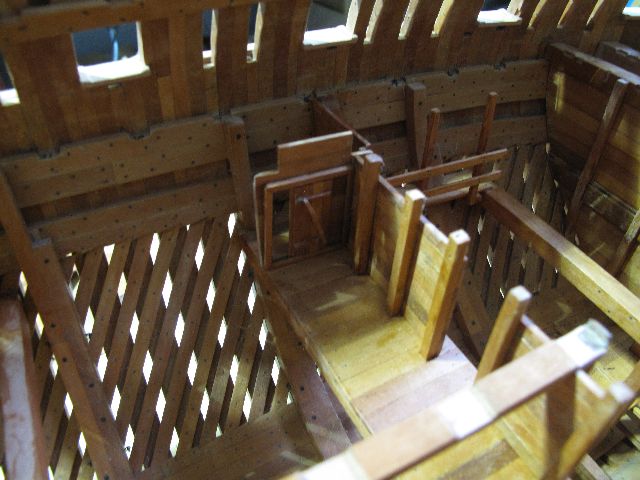

Parte delle ferie impegnate a fare il locale del calafato, del carpentiere e il corridoio con ringhiera.

gianfi





gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Set 04, 2012 4:31 pm

Non sono riuscito a saldare il filo di ottone della grata del pozzo delle trombe, ho dovuto ripiegare in altro sistema

gianfi





gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Set 04, 2012 4:33 pm






gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Set 15, 2012 11:31 am

Paratia della santabarbara, cerco di mettere pochi pezzi per non coprire troppo





gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Sab Set 15, 2012 11:33 am

Cerniere dei portelli del pozzo delle trombe





gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Lun Set 17, 2012 4:34 pm

Signori, cortesemente mi potreste aiutare a risolvere un problema, si tratta dell'ultima paratia di poppa, non vedo "pali" di sostegno, è un errore della monografia o cosa?
Altro dubbio sono le aperture indicate dalla freccia, non ci sono portelli scorrevoli mentre Giorgio nel suo modello li ha messi.
Grazie per l'attenzione.

gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Nostromo il Lun Set 17, 2012 6:33 pm

Non conosco la monografia nei particolari Giancarlo ma di una cosa sono certo, segui Giorgio, semplicemente perché per le cose che non capiva o aveva dei dubbi ha sempre chiesto direttamente a G. Delacroix. Giorgio non ha supposto mai nulla: ha chiesto sempre direttamente a lui. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Set 18, 2012 5:38 pm

Pozzo delle trombe.





gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  gianfi il Mar Set 18, 2012 5:40 pm





gianfi

gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Nostromo il Mar Set 18, 2012 5:42 pm

Bene! Sembra un bel lavoro. Tra non molto riprendo anch'yo il lavoro. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO Le Fleuron 1730 SCALA 1:48 DI Giancarlo Fini

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso
