CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Pagina 1 di 2 1, 2  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Sab Mar 24, 2012 7:22 pm

Ultimamente ho poco tempo libero ed ovviamente il lavoro sulla tartana procede molto lentamente, ma qualche piccolo lavoro sono riuscito a completarlo.
Per prima cosa ho rifatto le maniglie delle tavole che chiudono le aperture della stiva. Proprio non mi piacevano eppure era sufficiente seguire il progetto e guardare il modello di Fissore per realizzarli nel modo corretto.


Ho realizzato anche i due remi, ovviamente anche i remi sono stati rifatti un paio di volte, ma ora mi sembrano accettabili.


Per ultimo, inserisco le immagini dell’antenna e dell’antenna di fortuna.


Mauro


Ultima modifica di Albatros il Gio Set 24, 2015 9:32 pm, modificato 1 volta
avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Nostromo il Lun Mar 26, 2012 11:01 pm

E' proprio bella, uno spettacolo direi e mi piacerebbe che mettessi molte più foto caro Mauro, capisco la fatica di inserirle per una questione di tempo ma una costruzione è bella vederla nella sequenza, sono un'uomo paziente e aspetterò che maturiate il piacere. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Lun Apr 30, 2012 7:28 pm

Aggiungo un paio di foto di aggiornamento.

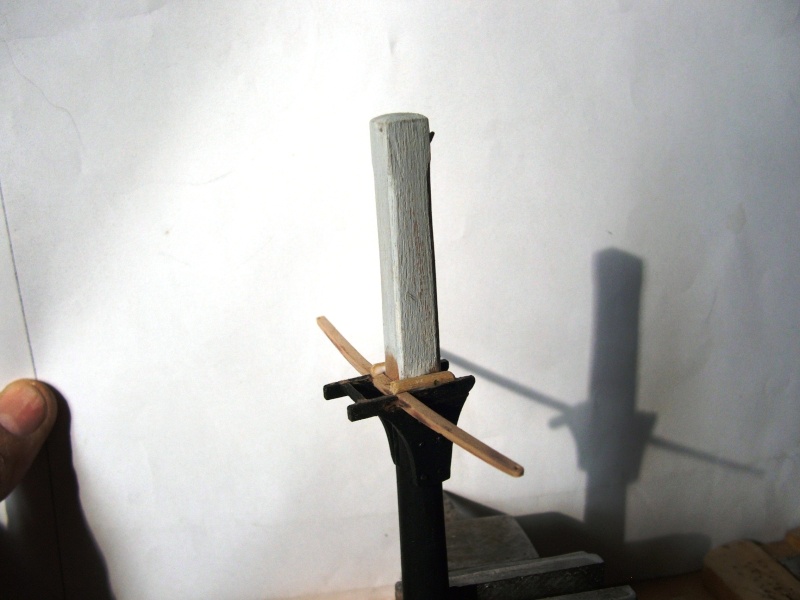

Preparando la Tartana per la mostra Euroma mi si era rotta la barra tarversa dell'albero, ovvero rirotta in quanto già in precedenza aveva subito qualche lieve danno (con questi occhiali è un casino) comunque il pezzo rincolato non mi andava giù e pertanto l'ho tolto e sostituito con uno nuovo.
Il legno utlizzato per questo particolare è pero selvatico (residuo di una potatura) che ho riscontrato essere molto duro.

Mauro



avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Sab Mag 26, 2012 7:10 pm

Si prosegue con i lavori ed in particolare ho eseguiti tutti (spero) i bozzelli necessari per terminare la Tartana ed ho iniziato a realizzare il cordame che mi occorrerà.
Le sezioni necessarie sono molte, per il momento ho realizzato quelle da 0.90 e da 1.25.
Come materiale di partenza ho utilizzato del filo da uncinetto di colore bianco che poi ho tinto con del mordente per legno. Il risultato mi sembra buono anche se molto lento.

Per la realizzazione dei bozzelli ho utilizzato la tecnica suggerita da Fissore e visibile sul suo sito, pertanto ho dovuto realizzare tutti i truscini necessari per le varie sezioni di bozzelli e poi passare alla realizzazione degli stessi. Certo il risultato da me ottenuto non è paragonabile a quello di Fissore, ma ne ho fatto qualcuno in più per scegliere poi i migliori e più uniformi.
Mauro









avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Nostromo il Sab Mag 26, 2012 8:56 pm

Mauro è il tuo compleanno, tanti auguri "ragazzo"! 48 e non sentirli, hai festeggiato con un bel lavoro vedo, e andiamo! Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Dom Mag 27, 2012 10:02 pm

John Silver ha scritto:Mauro è il tuo compleanno, tanti auguri "ragazzo"! 48 e non sentirli, hai festeggiato con un bel lavoro vedo, e andiamo! Very Happy

Grazie per gli auguri, comunque si sentono eccome.

Appena ho tempo andrò avanti con la realizzazione del cordame.
Cercherò di relaizzare più o meno tutti gli spessori che mi richiede il manuale e poi iniziarò a monatre qualche cosa, ovviamente se noti qualche cosa che stona fatti vivo.

Mauro
avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Nostromo il Lun Mag 28, 2012 1:53 pm

Albatros ha scritto:...ovviamente se noti qualche cosa che stona fatti vivo.

Ci puoi contare amico mio, è il senso principale dell'esporre i propri lavori e quindi di un forum (benché la vanità umana non ha limiti), e cioè quello di essere aiutati e condotti verso il miglioramento. E su questo ci sarebbe molto da disquisire. Per quanto mi riguarda ho ben chiaro il potere del confronto, proprio costruttivamente parlando, visto che alcuni errori anche nell'ultima costruzione mi sono stati evitati proprio dal supporto degli altri e di Tiziano nello specifico. Il problema è chi si sente non solo arrivato, ma che presume oltremodo di avere la verità. Coloro non miglioreranno mai. E' sempre e solo una questione di umiltà e di volontà. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Lun Giu 11, 2012 5:58 pm

Ho un piccolo dubbio sul bracotto di cui allego l'immagine riportata sul manuale.
Ho anche chiesto aiuto a Fissore, ma prima arriva l'aiuto e prima vado avanti.
Il problema che ho è che nell'immagine si vede distintamente che il bragotto (manovra "m") è composto da due funi fasciate, ma non mi è chiaro il modo in cui viene poi legata la parte che gira intorno all'antenna.

Mauro

avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Lun Giu 11, 2012 6:13 pm

Mi sono dovuto realizzare un macchinario per fasciare i cavi.
Come già detto da altri amici (Giampieroricci) farlo a mano è molto complicato e non viene un bel lavoro (almeno a me), pertanto mi sono realizzato un macchinario molto semplice che mi è costato solo qualche ora di lavoro in quanto realizzato con materiale di recupero.
Inizialmente volevo realizzarlo motorizzato, ma poi ho visto che con una piccola manovella il lavoro è abbastanza veloce e viene anche bene.
Qualche immagine del macchinaro (non molto bello) e del primo cavo fasciato.

Mauro





avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Onip il Lun Giu 11, 2012 6:44 pm

Ciao Mauro,

la manovra del paranco è abbastanza particolare, specie nella realizzazione di mozzo franco, ti posto la foto di un disegno con la speranza di chiarire meglio il tutto



il bracotto è un tratto di cavo fasciato della misura sufficiente ad avvolgere l'antenna, con uno svolazzo di circa 1-2 centimetri, ed alle due estremità è provvisto di redance, nelle quali si innestano i due ganci dell'amante senale

il particolare la puoi vedere bene in una foto della pagina 82 della monografia

Ciao Pino
avatar
Onip

Messaggi : 573
Data d'iscrizione : 11.05.12
Età : 69
Località : Matera

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Lun Giu 11, 2012 7:11 pm

onip ha scritto:Ciao Mauro,

la manovra del paranco è abbastanza particolare, specie nella realizzazione di mozzo franco, ti posto la foto di un disegno con la speranza di chiarire meglio il tutto



il bracotto è un tratto di cavo fasciato della misura sufficiente ad avvolgere l'antenna, con uno svolazzo di circa 1-2 centimetri, ed alle due estremità è provvisto di redance, nelle quali si innestano i due ganci dell'amante senale

il particolare la puoi vedere bene in una foto della pagina 82 della monografia

Ciao Pino

Pertanto se ho capito bene il bracotto fà un doppio giro sull'antenna prima di essere fissato per i due capi ai ganci dell'amante senale.
Ora il lavoro è più chiaro.

Grazie.

Mauro
avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Onip il Lun Giu 11, 2012 10:04 pm

Ciao Mauro,

effettivamente, il disegno di pagina 51, della monografia, sembra indicare due giri, e non sembra chiaro come girano, mentre nella realizzazione di pagina 82 (foto), sempre delle monografia, ed anche nelle foto del sito di Fissore, mi pare che ci sia un solo giro, io mi sono attenuto alle foto.

Nella sezione Modelli Terminati c'é il mio topic sulla Tartana e c'è anche una foto del particolare, dal lato dove c'è anche la strincafia o trincatura che ferma il bracotto nella sua posizione sull'antenna, posto qui per comodità la foto



Non so spiegarti questa differenza tra disegno e realizzazione (foto)

Buon lavoro. Pino
avatar
Onip

Messaggi : 573
Data d'iscrizione : 11.05.12
Età : 69
Località : Matera

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Lun Giu 11, 2012 10:13 pm

onip ha scritto:
Non so spiegarti questa differenza tra disegno e realizzazione (foto)

Buon lavoro. Pino

Fissore dice che và eseguita una impiombatura piana per chiudere il doppio anello del bracotto.
Ora farò qualche prova e poi chiedero conferma a Franco.
Ti terrò aggiornato.

Mauro
avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Gio Giu 14, 2012 8:29 pm

Dalle risposte di Franco e dalle immagini sono giunto alla soluzione seguente, doppia fune con impiombatura piana.
Il bracotto va ancora completato con qualche legatura ma come punto di partenza è positivo.
Durante la lavorazione mi sono accorto che il filo utilizzato per la fasciatura non prende bene la cola vinilica utilizzata per fissare i nodi, forse ha una percentuale di sintetico troppo alta e pertanto per le prossime lavorazioni dovrò sostituirlo (peccato aveva un bel colore).

Mauro












avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Onip il Gio Giu 14, 2012 9:30 pm

Ciao Mauro,

ho osservato con attenzione la tua realizzazione del bracotto, è apprezzabile il lavoro da te eseguito, ma in me rimangono ancora delle perplessità, e posto una foto della realizzazione dell'originale tratta dalla monografia:



l'ho riguardata a lungo, ma non mi sembra che ci sia un doppio giro del bracotto intorno all'antenna, anche se effettivamente il doppio giro compare nei disegni, comunque la discussione su questo agomento è stata interessantissima, perchè mi sono reso conto del metodo di realizzazione che avrei dovuto adottare e dei miglioramenti che dovrò apporare in futuro alle legature, cose di cui non mi sarei reso conto senza le osservazioni indotte dal tuo lavoro.

Confronto e studio sono indispensabili :scratch: study .

Buon proseguimento. Pino

avatar
Onip

Messaggi : 573
Data d'iscrizione : 11.05.12
Età : 69
Località : Matera

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Gio Giu 14, 2012 10:11 pm

Ciao Pino, è il vantaggio di arrivare secondo.
Grazie al tuo aiuto e a quello di Fissore ho raggiunto questo risultato. Sicuramente chi verrà dopo di noi avrà qualche vantaggio in più.
Molti particolari riportati sulla monografia sono poi stati modificati anche sul modello di Fissore (vedi anche le catene delle ancore, il tavolato del ponte ed altri particolari del modello di Fissore).
Questa mattina ho inviato le foto a Fissore chiedendogli se avevo interpretato correttamente il disegno e mi ha risposto in modo affermativo.
Sul bracotto che ho realizzato ci sono dei particolari che possono essere migliorati, tipo l'impiombatura piana che ha qualche rigonfiamento ed il doppio gancio che la sostiene che secondo me dovrebbe avere una sezione maggiore (e pertanto rifarò), per il resto dovrebbe andare bene (mancano ancora un pò di legature e rinforzi).

Mauro
avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Gio Lug 26, 2012 7:21 pm

Ho cambiato hobby, mi sono dato al ricamo.
Di nascosto (non è vero) ho utilizzato la macchina per cucire di mia moglie ed ho iniziato le vele.
Terminate le cuciture con la macchina sono passato alla cucitura del gradile con ago e filo ..... questo è un lavoro che odio, ma và fatto e piano piano ne verrò fuori.

Mauro




avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Gio Lug 26, 2012 7:22 pm

La Tartana è un modello dall'alberatura molto semplice, ma devo ammettere che l'avevo sottovalutato e credevo di essere alla fine, invece anche l'alberatura e le relative manovre richiedo molto tempo.
Qualche foto del poco lavoro eseguito.

Mauro










avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Gio Ott 11, 2012 8:15 pm

Ogni aggiornamento diventa sempre più difficoltoso, il tempo a disposizione è poco ma qualche passo avanti è stato fatto.
Allego qualche foto anche se mancano ancora molte manovre da completare.

Mauro





avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Nostromo il Ven Ott 12, 2012 11:02 am

Che bellezza!

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Onip il Lun Ott 15, 2012 3:45 pm

Ciao Mauro, noto che hai ripreso a lavorare, e certamente, come dici, le manovre e le vele non sono un fatto scontato in questo modello, anzi;

da quello che vedo per le vele non hai seguito il metodo della doppia cucitura per i ferzi, ma sei tornato alla classica cucitura singola;, ho inoltre guardato piuttosto a lungo la vela latina e quella a cappello e, se non è per la prospettiva fotografica, mi sembrano entrambe un po' più piccole di quelle indicate nella monografia.

La mia vela latina è invece venuta leggermente più grande, il lato più lungo che misura 76,5 cm. mi è venuto 77,5 cm. per il cedimento della trama, ho rimediato montandola un po' più serrata sull'antenna, certamente va anche studiato il verso del taglio sulla trama della tela, specie su vele così grandi.

Complimenti. Pino
avatar
Onip

Messaggi : 573
Data d'iscrizione : 11.05.12
Età : 69
Località : Matera

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Lun Ott 15, 2012 4:47 pm

Ciao Pino, si la cucitura è singola.
Per le dimensioni non ci sono grandi differenze dal progetto, è solo un effetto ottico in quanto ho simulato il vento gonfiadole un pò.

Mauro
avatar
Albatros

Messaggi : 375
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Matiz il Mar Ott 16, 2012 6:20 am

Bel modello, complimenti, la vedrei bene montata su una base con altri oggetti marinari in ordine sparso, per es. una rete da pesca o dei gavitelli
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE TERMINATO: Gemma - Tartana Ligure 1863 scala 1/36 DI Mauro Lupi

Messaggio  Albatros il Mar Ott 16, 2012 8:24 pm

matiz ha scritto:Bel modello, complimenti, la vedrei bene montata su una base con altri oggetti marinari in ordine sparso, per es. una rete da pesca o dei gavitelli
Grazie dell'idea, ci farò un pensierino.

Mauro
avatar
