CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Pagina 9 di 10 Precedente  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Sab Nov 01, 2014 8:25 am

Buon giorno

Ho iniziato a fare le tavole delle pareti e  le doghe delle camere, inoltre ho iniziato a montare il parquet della sala



le tavole sono spesse 5 decimi e sono unite l'una all'alltra a mezzo legno



questa è la cornice di 7 decimi che va alla base e alla sommità delle pareti



qui ho fatto una prova di una parete della prima camera





le prossime foto saranno del parquet della sala e delle camere che sto montando

Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Giampieroricci il Sab Nov 01, 2014 8:23 pm

Inutile dire che è davvero uno spettacolo!.....
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  lucas0266 il Dom Nov 02, 2014 12:04 am

Grande Tiz..........
avatar
lucas0266

Messaggi : 134
Data d'iscrizione : 13.03.12
Età : 51
Località : Forcoli Prov.Pisa

Vedere il profilo dell'utente http://www.liquorimorelli.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Lun Nov 03, 2014 6:07 pm

Grazie ragazzi

un pò di avanzamento

il parquet che avevo montato non mi piace molto come è venuto, per cui lo monto direttamente in situ, per il momento mi sono concentrato sui montanti della finestratura della camera del consiglio e del penultimo baglio ove sono incastrati

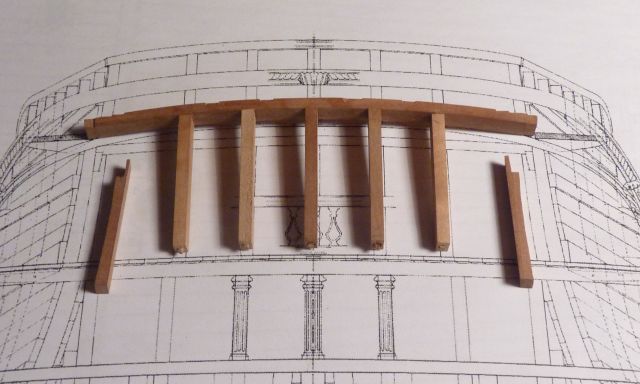

montaggio a secco per verificare le quote



incollaggio dei montanti sul baglio



I montanti laterali sono sagomati sugli scalmi





i montanti hanno un tenone, io l'ho fatto riportato



sul ponte ho eseguito le mortase

avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Gio Nov 06, 2014 4:41 pm

Buona sera

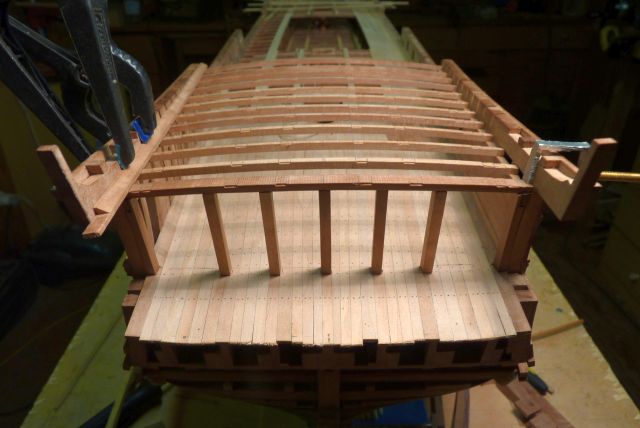

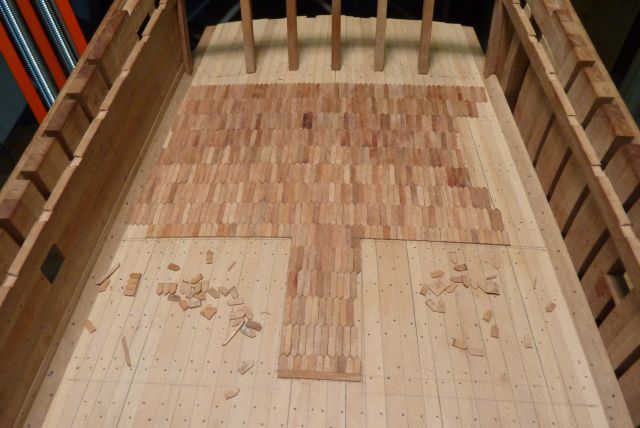

dopo avere incollato gli stanti o montanti, ho iniziato a posare il parquet della camera del consiglio







avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  ErPiotta71 il Ven Nov 07, 2014 8:17 am

Bello il parquet in campo modellistico! ! ! ! Very Happy Very Happy Very Happy

Presumo che hai impilato parecchi listelli uno sopra l'altro e poi hai sagomato le punte?
avatar
ErPiotta71
Ciurma dei filibustieri

Messaggi : 229
Data d'iscrizione : 19.12.13
Età : 45
Località : Civitavecchia (Roma)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Giampieroricci il Ven Nov 07, 2014 8:34 am

Volevo farti la stessa domanda: come hai fatto a fare i tasselli tutti perfettamente uguali?
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Ven Nov 07, 2014 3:41 pm

Ciao

Ho sagomato dapprima un listello in modo da avere la faccia nel senso della vena, poi l'ho affettato, come si fa col salame

avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Tetrix il Ven Nov 07, 2014 10:36 pm

È il metodo più veloce e preciso Very Happy

Tetrix
Ciurma dei filibustieri

Messaggi : 201
Data d'iscrizione : 19.09.14
Età : 39
Località : Como

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Dom Nov 09, 2014 6:03 pm

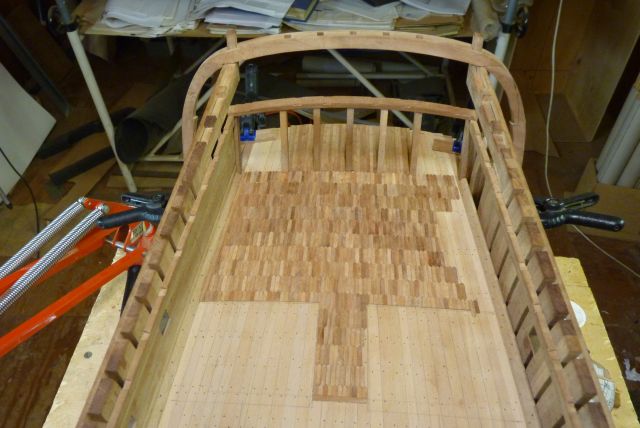

Buona sera, ho quasi steso tutto il parquet



avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Giampieroricci il Dom Nov 09, 2014 8:41 pm

Hai, per caso, contato quante tessere sono?
Che essenza hai usato?
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Lun Nov 10, 2014 12:50 pm

Le tessere non le ho contate, ma ho perso qualche diottria sicuramente, l'essenza è pero, il solito del modello, scarti che ho recuperato ed usato.

Giampieroricci ha scritto:Hai, per caso, contato quante tessere sono?
Che essenza hai usato?
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Gio Nov 13, 2014 9:42 pm

Buona sera

Per terminare di controfasciare il terrazzo ho costruito il tavolato delle bottiglie, il tutto è provvisorio







il parquet della camera è posato, devo stuccarlo e levigarlo







avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Ospite il Gio Nov 13, 2014 10:53 pm

ciao

edo

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Dom Nov 16, 2014 7:37 pm

Buona sera

ho incollato i due pavimenti delle bottiglie previo inserimento di due perni in ottone di 6 decimi









a questo punto ho potuto finire di controfasciare il balcone





ed i tre pavimenti degli alloggi

il tutto è levigato e pronto per le lavorazioni successive



avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Tetrix il Dom Nov 16, 2014 9:50 pm

Davvero un bel lavoro, complimenti!

Tetrix
Ciurma dei filibustieri

Messaggi : 201
Data d'iscrizione : 19.09.14
Età : 39
Località : Como

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Le suole delle bottiglie

Messaggio  Nostromo il Lun Nov 17, 2014 1:59 pm

Gran bel lavoro Tiz, volevo spendere qualche parola per spiegare oltremodo la costruzione delle suole delle bottiglie (nella realtà), che ritengo importante per la comprensione.
Il Vecchio Boudriot ci ha già parlato della fragilità di tutta la poppa e a tal riguardo vi ricordo che per i medesimi motivi il fuoco d'infilata a poppa diveniva altamente drammatico visto che nulla si opponeva alle palle di cannone, che avevano così libertà di spaziare per tutta la lunghezza dei ponti determinando ciò che potete ben immaginare.
Queste suole quindi (che possono essere diverse di numero a seconda di quanti ponti dispone un bastimento, sono generalmente 3 (in un 2 ponti), e sono suddivise in: piccola suola (impiantito inferiore), grande suola (impiantito medio) & suola del giardinetto (impiantito superiore o cielo delle bottiglie), venivano costruite con il principio dei parasartie, e cioè i giunti delle tavole venivano incastrati tra loro da mortase (cavità o alloggiamenti ricavati nei giunti) e da tenoni (linguette sporgenti dai giunti), e come possiamo ben vedere nel disegno sotto di M. Gérard D. estratto dalla monografia del 118 cannoni, queste suole erano poi trapassate nel loro spessore, come appunto i parasartie, da perni che le connettevano alla murata consolidandone l'insieme, ed erano oltremodo sostenute da braccioli in ferro (come anche descritto da Boudriot a pag. 45 del 2° tomo del trattato del 74).



Per far meglio comprendere quest'ultimo passaggio potete osservare sotto, dall'ottimo lavoro di Jacques Maillière sul Bonhomme Richard iniziato dal padre Pierre, dove nel bordo sinistro e a vista della costruzione, mostra le suole delle bottiglie sostenute da alcuni braccioli in ferro.



A mio parere, una distribuzione equa e sensata di codesti rinforzi in ferro è possibile per ciascun elemento, esattamente come un parasartie.


Ultima modifica di John Silver il Lun Nov 17, 2014 2:57 pm, modificato 1 volta

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Lun Nov 17, 2014 2:57 pm

Si, le suole potevano anche essere essere a dente, ma anche no, ho letto per bene quello che Boudriot ha scritto, e potevano anche essere sorrette da delle mensole in ferro anzichè da perni passanti o maschi.
Nel caso specifico, dato che il tutto è controfasciato sopra e sotto, a livello di solidità quei due perni che ho messo sono più che sufficienti, considerando che poggiano anche su una parte della poppa, per gli altri due, lato babordo, forse li farò a dente, visto che non saranno fasciati, vedrò al momento.
Per quanto riguarda la struttura delle bottiglie, gli stanti sono incastrati a coda di rondine (come nella foto che hai messo) non direttamente sul pavimento, ma in una lista inchiodata ad esso, e poi ricoperta dalla cornice a finire il tutto.
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Nostromo il Lun Nov 17, 2014 3:14 pm

matiz ha scritto:Nel caso specifico, dato che il tutto è controfasciato sopra e sotto, a livello di solidità quei due perni che ho messo sono più che sufficienti...

In verità non ho spiegato quanto sopra per aver riscontrato qualche stranezza nella tua procedura di costruzione; le problematiche di riduzione in scala necessitano spesso e volentieri di soluzioni modellistiche ma il tuo lavoro appare ottimamente eseguito e non credo poi che tu abbia bisogno di consigli, semmai puoi offrirli, il mio intento era solo quello di spiegare la costruzione delle suole: conoscere la realtà costruttiva è fondamentale.


matiz ha scritto:...e potevano anche essere sorrette da delle mensole in ferro anzichè da perni passanti


Boudriot i perni passanti ed i braccioli in ferro li da per certi e per questo motivo (Lui e non io), accomuna come costruzione le suole delle bottiglie ai parasartie. Tralascia le mortase ed i tenoni sebbene credo che dipenda dall'ampiezza della suola; credo che in quelle più grandi è pratica sistematica.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Dom Nov 23, 2014 5:12 pm

Buona sera
Inizio con la prima fasciatura della parete della camera




la finestratura è ricavata da pannelli formati da listelli 0.5 x 4



fasciatura degli stanti e del limite superiore delle finestre e delle porte



Prima di applicare la finestratura devo controfasciare la murata interna per trovare la misura esatta





la controfasciatura della murata con gli scassi per i bagli, per ora smontata e messa da parte



La finestratura incollata definitivamente, ancora da aggiustare



avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  ilbroccione il Dom Nov 23, 2014 8:29 pm

splendido.... mmm.... prima o poi me lo farai vedere dal vivo..... :lol: :lol: :lol:
avatar
ilbroccione
Ciurma dei filibustieri

Messaggi : 116
Data d'iscrizione : 31.10.14
Età : 62
Località : PISA

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  lucas0266 il Dom Nov 23, 2014 9:02 pm

L"altro giorno parlammo degli spessori delle tavole della finestratura e di quanto fossero sottili, a parte qualche sicuro moccolo durante la posa Very Happy :lol: e  tanta fatica, il risultato è veramente bello e con il pavimento è un gran bel colpo d'occhio...in settimana passo..... Wink
avatar
lucas0266

Messaggi : 134
Data d'iscrizione : 13.03.12
Età : 51
Località : Forcoli Prov.Pisa

Vedere il profilo dell'utente http://www.liquorimorelli.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Mer Nov 26, 2014 2:58 pm

Buona sera

Imposto la vetrina d'angolo per avere le altezze e le distanze per le cornici, poi verrà finita in seguito







Ho montato le bozze ed i motivi sulla pannellatura laterale



posa provvisoria della pannellatura



avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Giampieroricci il Mer Nov 26, 2014 3:16 pm

WAUW!!!
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Rekon54 il Ven Nov 28, 2014 6:40 pm

Ciao Tiziano

complimenti ........ non sono mai abbastanza....

colgo l'occasione per chiederti un parere tecnico... devo fare il forno del pane e non so come incollare i mattoncini
sono chiaramente come quelli veri cosa posso usare? visto che tu ci sei già passato...

Giorgio
avatar
Rekon54

Messaggi : 277
Data d'iscrizione : 11.03.12
Età : 62
Località : Anguillara S.

Vedere il profilo dell'utente http://www.modellismodarsenale.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Matiz il Ven Nov 28, 2014 7:26 pm

Ciao Giorgione

Per incollarli sul piano in legno ho usato semplice colla alifatica, per unire i mattoni ho usato malta bastarda come per costruire quello vero, ho ridotto il calibro della sabbia con un cilindro ed il risultato nella mia scala è soddisfacente, nella tua scala ti verrà un lavoro perfetto, ma puoi anche incollarli tra loro sempre con l'alifatica e fare solo la stuccatura dei comenti con del cemento

rekon54 ha scritto:Ciao Tiziano

complimenti ........ non sono mai abbastanza....

colgo l'occasione per chiederti un parere tecnico... devo fare il forno del pane e non so come incollare i mattoncini
sono chiaramente come quelli veri cosa posso usare? visto che tu ci sei già passato...

Giorgio
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: 74 Cannoni francese 1780 SCALA 1/56 di Tiziano Mainardi - [parte II]

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 9 di 10 Precedente  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
