CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 8:15 pm

Qualche tempo fa, incuriosito dalla nuova monografia di Delacroix ed anche dal topic del nostro amico Edo, ho ordinato una copia di questa Corvetta, anche per la possibilità di averne la traduzione in italiano.


Ho iniziato a studiarne un po' i disegni e mi è scattata la voglia di provare a costruirla.
Ho deciso, prima di allestire il suo cantiere, di affrontare una delle lavorazioni più rognose (almeno per me) delle costruzioni in carpenteria: gli scalmi di cubìa.
L'idea di fondo è quella di realizzare l'opera viva in pero e l'opera morta al di sopra del galleggiamento, in ebano per ruota di prua e dritto di poppa.

La scelta della scala, 1:30, l'ho fatta perchè, dai disegni, mi sembrava troppo minuta nella sua scala originale 1:36 (soprattutto passare da una Sezione così grande.....)

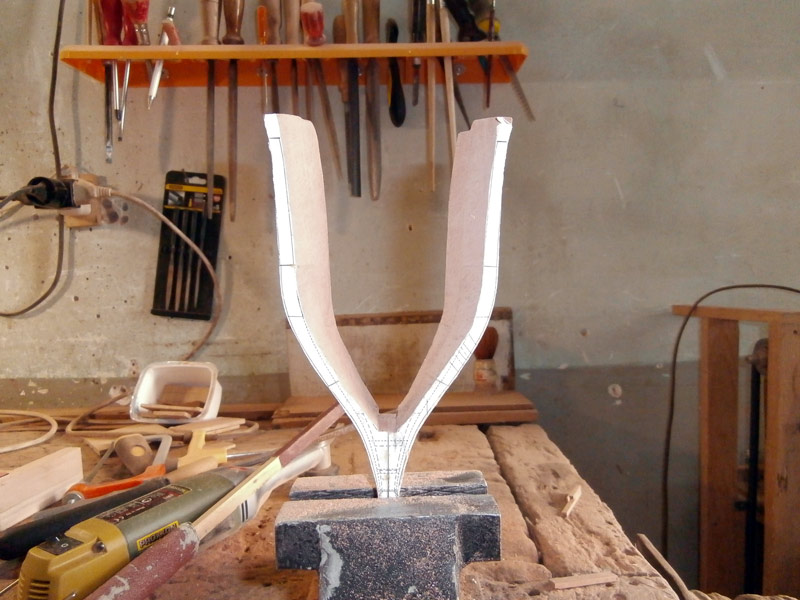

Il primo passo è stato quello di costruirmi il caposesto:






avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 8:22 pm

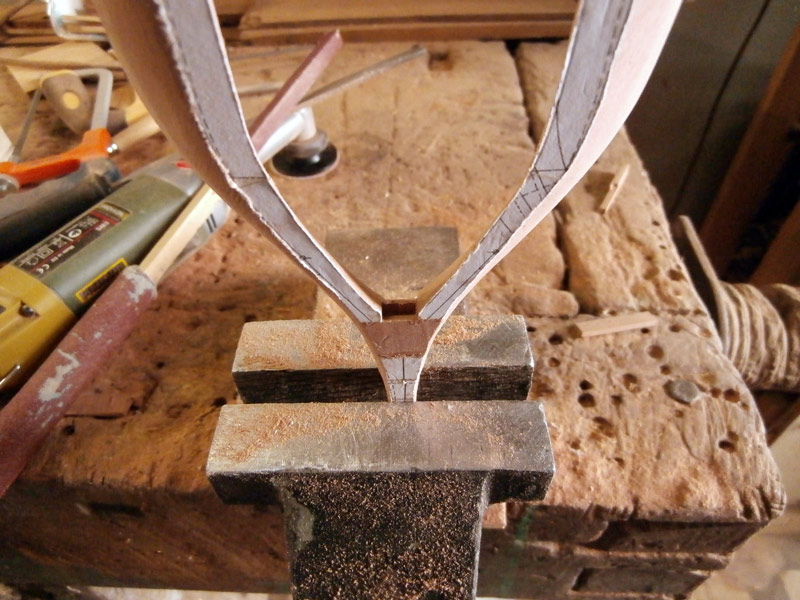

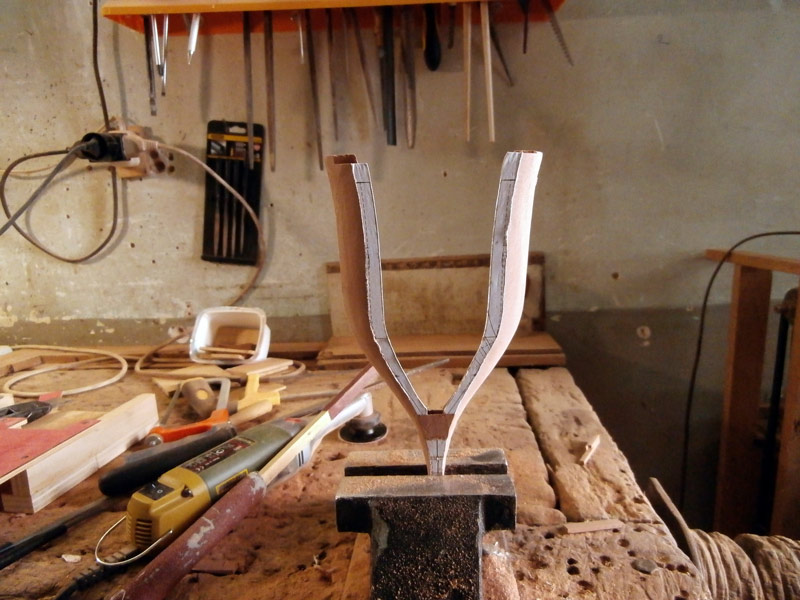

Dopo una prima sgrossatura





Per avere il giusto angolo per i vari scalmi mi sono aiutato con una applicazione per Iphone che fa da inclinometro con il quale ho regolato l'angolo della morsa in cui ho inserito una base orientabile per la lavorazione alla fresatrice




Alcuni scalmi hanno la particolarità di una doppia angolatura per accogliere uno scalmo adiacente

avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Ospite il Ven Apr 26, 2013 8:25 pm

Non riesci a stare fermo un minuto, eh???
Bene, bene, ti seguirò con interesse!!!! Buon cantiere e buona segatura!!!

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 8:32 pm



Ed ecco qua tutti e dodici gli scalmi che andranno a comporre la prua



Per non rischiare di rovinare la ruota di prua durante la lavorazione degli scalmi, mi sono costruito una ruota provvisoria che andrà rimossa quando otterrò le due "conchiglie".


Un primo controllo a secco e successivo incollaggio; ho usato colla alifatica tra gli scalmi mentre normale vinilica tra caposesto e ruota


Prima sgrossata esterna
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 8:34 pm

Opps! Scusami, non mi ero accorto! Very Happy Very Happy
Sai com'è! La Sezione è in attesa di essere verniciata e devo trovare una giornata propizia per questo......
E poi la voglia di provare un modello intero è forte....! Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 8:37 pm







Vista interna





avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 8:55 pm

La ruota di prua, quella buona!



Ho pensato a questo sistema per l'innesto delle due diverse essenze







I componenti per la chiglia
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 9:02 pm

La battura








Le due mortase per l'innesto dello sperone
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Ven Apr 26, 2013 9:06 pm

Per ora è tutto....
Speravo di riuscire a salvare almeno il caposesto: purtroppo, durante lo scollaggio (se ci dice così) il caposesto ha ceduto. mi tocca rifarlo!
Ho salvato solo le due conchiglie..........
Peccato! Mi sembrava fosse venuto un buon lavoro..... Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Ospite il Ven Apr 26, 2013 9:57 pm

ciao
auguri per il nuovo cantiere
almeno adesso ho qualcuno da cui copiare Very Happy
edo
p.s. non è che ti cresce una scalmo?

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Nostromo il Sab Apr 27, 2013 10:25 am

Bene! Finalmente un modello intero Giampiero, l'uso dell'ebano ti complicherà un po la costruzione ma nulla di così difficile se non una gran rottura di maroni; non ti anticipo nulla, lo scopriremo di volta in volta. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Ospite il Sab Apr 27, 2013 12:25 pm

Evvai Giampiero bella partenza con L'Amarante !!!!! E' un bel modello e soprattutto la scala che hai adottato ci si lavora abbastanza bene, vedrai che bella soddisfazione avrai nel costruire un modello per intero e facilita anche l'ottimo lavoro di traduzione della parte tecnica del grande Fabio. Ti faccio anch'io gli auguri per il nuovo cantiere e in bocca al lupo!!!!!!!! Wink

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Apr 27, 2013 5:31 pm

Grazie amici per l'incoraggiamento....
Purtroppo so già che l'uso dell'ebano sarà una grossa rogna, l'ho già sperimentato in parte con la Sezione, ma la bellezza di questa essenza secondo me vale la rottura di maroni della sua lavorazione!

Edo, scusami! Cosa intendi che mi cresce uno scalmo???
In foto sono ancora da rifinire e rifilare....
In quanto a copiare, vedi di sbrigarti con gli avanzamenti, che devo prendere spunto!! Very Happy Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Ospite il Sab Apr 27, 2013 5:38 pm

ciao
intendo se ne hai uno da darmi
mi viene l'angoscia pensare di farli affraid
edo

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Onip il Sab Apr 27, 2013 6:07 pm

Che rapidità,

stai approfittando del ponte, ti spierò pazientemente, soprattutto le tecniche di lavorazione,

buon lavoro.
avatar
Onip

Messaggi : 573
Data d'iscrizione : 11.05.12
Età : 68
Località : Matera

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Apr 27, 2013 6:24 pm

A dire il vero questo è un lavoro di un paio di settimane; non ho avuto il tempo per postare prima.....

A differenza del Fleuron, questi scalmi sono molto più semplici da realizzare, o meglio: sono descritti perfettamente ed è indicato addirittura il giusto angolo per il cuneo; l'Iphone mi è stato di grande aiuto, anche se adesso ho acquistato su ebay un inclinometro digitale con pure la base magnetica ed indicazione delle frazioni di grado


avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Rekon54 il Dom Apr 28, 2013 8:25 am

ciao Giampiero

auguroni per il nuovo cantiere certo passare dal fleuron a una corvetta.....

scherzo naturalmente, io sono più di quattro anni che mi danno sul modello
e ancora la fine del tunnel è lontana, molto lontana, tu sicuramente lo farai in molti meno anni
è tutto più semplice su un modello così

un abbraccio
Giorgio
avatar
Rekon54

Messaggi : 277
Data d'iscrizione : 11.03.12
Età : 62
Località : Anguillara S.

Vedere il profilo dell'utente http://www.modellismodarsenale.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Dom Apr 28, 2013 1:48 pm

Grazie Giorgio!!
Sicuramente hai ragione, a prima vista sembra sicuramente questa corvetta sembra più abbordabile di un vascello come il Fleuron....
Un buon motivo per impegnarsi come si deve!

Spero che i tuoi problemi di "motore" siano risolti! Tutti noi abbiamo bisogno della tua "arte"!! Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Nostromo il Dom Apr 28, 2013 2:22 pm

giampieroricci ha scritto:...Purtroppo so già che l'uso dell'ebano sarà una grossa rogna, l'ho già sperimentato in parte con la Sezione, ma la bellezza di questa essenza secondo me vale la rottura di maroni della sua lavorazione!


Si, senz'altro appagante per chi ha il piacere della varietà cromatica data da diverse essenze (essenza tra l'altro molto usata nel modellismo d'arsenale originale). Legno decisamente rognoso l'ebano, sporca tutto quello che incontra, tossico da respirare, duro come l'acciaio e fragile come il cristallo, spaccapalle anche da inchiodare tanto che si deve forare qualche decimo maggiore, e la maggior difficoltà è che ogni parte curva si deve tagliare da pezzo; se leggere piegature gli si possono momentaneamente imporre e meglio non praticarlo, nel tempo tende a riprendere la sua naturale posizione con conseguenze disastrose: "ti voglio" a fare i pezzi delle cinte che marcano la curvatura dei masconi di uno scafo, o i pezzi della punta d'incinta o punta d'anca che curva sul dragante. Ma niente paura, che piacere sarebbe altrimenti se non fosse una rogna? Very Happy drunken

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Dom Apr 28, 2013 8:09 pm

John Silver ha scritto:.......Ma niente paura, che piacere sarebbe altrimenti se non fosse una rogna? Very Happy drunken

Quanto hai ragione!!! Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Mag 04, 2013 7:42 pm

Aggiornamento:
Rifatto il caposesto




Fortunatamente le due conchiglie calzavano alla perfezione.... Ho temuto tanto di doverle rifare prima di questo momento!




avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Mag 04, 2013 7:44 pm







avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Mag 04, 2013 7:49 pm

Ho iniziato anche l'assemblaggio della poppa, cominciando dal dritto con la sua battura




Anche per il dritto, la parte esterna superiore al galleggiamento l'ho realizzata in ebano con un incastro a palella a filo della battura






avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Mag 04, 2013 7:54 pm






I quatro gaisoni; il secondo è da rifare, non ho considerato il lieve bolzone in quanto funge da appoggio per il tavolato del ponte



I primi due riempitori


Prove di posizionamento dell'arcaccia
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Giampieroricci il Sab Mag 04, 2013 7:58 pm








Ho iniziato uno dei pezzi più complessi dell'architettura navale: il dragante


avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: L'AMARANTE scala 1:30 di Giampiero Ricci.

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 23 1, 2, 3 ... 12 ... 23  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
