Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Mer Mag 23, 2012 10:55 pm

Caspita Ragazzi ... Mi spiace e mi scuso se il mio "caro" scritto da me come segno amichevole di rispetto umano e grandissima stima modellistica verso te Tiz, ti è passato come una presa per il .... Nella maniera più assoluta non lo voleva essere, non è da me. E ti chiedo umilmente scusa.
Mi avevi messo in crisi, sono andato a rivedermi i piani, foto varie e il 74 cannoni e non capivo dove ho sbagliato.

Ciao
Davide

Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Mer Giu 20, 2012 7:38 pm

Avanzamenti:






ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Nostromo il Mer Giu 20, 2012 8:39 pm

Bene! Gran bel lavoro Davide, complimenti! pirat

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Mar Lug 10, 2012 8:58 pm

Ciao Ragazzi ... domanda, siccome vorrei mettere mano all'albero di maestra, avete qualche tecnica da consigliarmi, tenendo presente che non ho un tornio così grande da lavorarci l'albero.
Grazie in anticipo.

ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Nostromo il Mar Lug 10, 2012 9:25 pm

Ricordo di aver fatto l'albero per il Belle, infilandolo in un mandrino di un trapano manuale. E poi l'ho lavorato a mano con la carta messa su due tamponi di gomma che stringi con le mani e lo consumi dove serve. Non è impalellato l'albero basso del Belle, non lo devi assemblare e la questione è molto semplice.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Gio Set 20, 2012 8:29 pm

Il cunei per la mastra dell'albero di maestra.

Mi sono tagliato dei pezzi di legno a sezione triangolare:

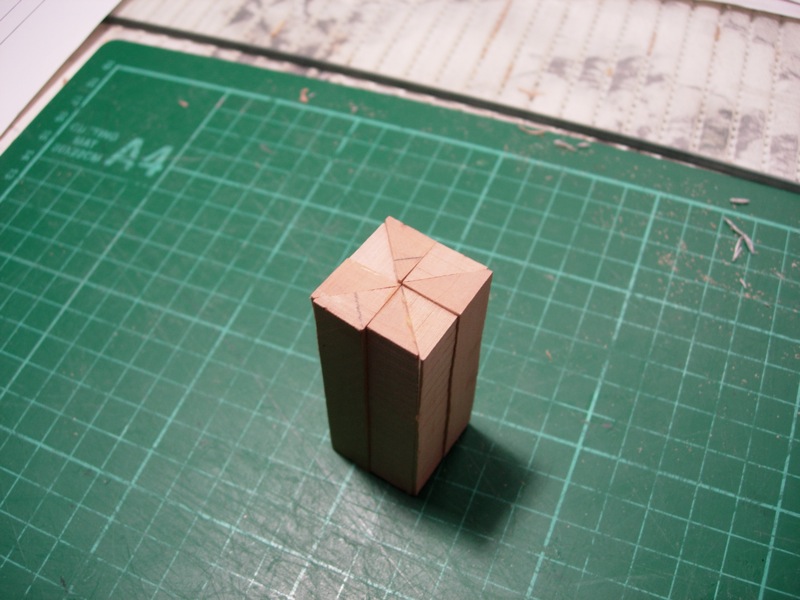

Incollaggio:



Al tornio prima passata di sgrossatura per renderlo cilindrico:


Al tornio per la tornitura conica:


Ecco il pezzo fatto:


Prova sulla scassa:


Sempre al tornio per il foro per il passaggio dell'albero:


Passaggio sulla fresa per allargare il foro alla misura giusta utilizzando il divisore:


Ed ecco il pezzo terminato:


E in opera:


ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  grisuzone il Gio Set 20, 2012 8:39 pm

Perfetto Davide....ti seguo sempre ed aspetto sempre con ansia i tuoi aggiornamenti.
ciao

_________________
pirat Angelo



http://hobbymodellismo.sitiwebs.com/ Date una occhiata al mio sito web... Attenzione è perennemente in Costruzione

http://www.modarsenaval.com/la_belle_angelo_1_%20parte.php   (1° PARTE)

http://www.modarsenaval.com/la_belle_angelo_2_%20parte.php   (2° PARTE)

http://www.modarsenaval.com/la_belle_angelo_3_%20parte.php   (3° PARTE)

http://www.modarsenaval.com/la_belle_angelo_4_%20parte.php      (4° PARTE)
avatar
grisuzone

Messaggi : 844
Data d'iscrizione : 13.03.12
Età : 49
Località : Provincia di Brindisi

Vedere il profilo dell'utente http://hobbymodellismo.sitiwebs.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Gio Set 20, 2012 8:43 pm

Grazie Angelo ... ma te la cavi bene anche Te e stai facendo un bel lavoro.

ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Ven Set 21, 2012 8:39 pm

Ciao Ragazzi ... una domandina:

i 3 bagli che sorreggono il tavolato la cabina di poppa sono fissati con dei "tacchi" in pratica tale bagli non portano code di rondine e poi la curvatura di questi 3 bagli è uguale hai bagli del ponte principale o sono dritti ??

Grazie
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Nostromo il Ven Set 21, 2012 10:50 pm

Esattamente, non hanno coda di rondine e poggiano su dei tacchetti, la curvatura, se ben ricordo, è la medesima. Guarda la tavola in sezione di quella parte di scafo. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Lun Set 24, 2012 6:23 pm

La bitta:



ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Nostromo il Lun Set 24, 2012 6:49 pm

...e andiamo!!! Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  grisuzone il Gio Set 27, 2012 6:54 pm

Davide...Questa foto e del tuo cantiere.... oggi guardando e riguardando il tuo lavoro mi è saltato all'occhio quel " riempimento" evidenziato nel cerchio rosso.... cosa è Non lo vedo nei piani... ..fammi sapere..
Mi era sfuggito quel particolare..... in quel punto c'è la giunzione del paramezzale con il suo prolungamento... cosa ti ha portato a voler realizzare quel riempimento?
grazie


_________________
pirat Angelo



http://hobbymodellismo.sitiwebs.com/ Date una occhiata al mio sito web... Attenzione è perennemente in Costruzione

http://www.modarsenaval.com/la_belle_angelo_1_%20parte.php   (1° PARTE)

http://www.modarsenaval.com/la_belle_angelo_2_%20parte.php   (2° PARTE)

http://www.modarsenaval.com/la_belle_angelo_3_%20parte.php   (3° PARTE)

http://www.modarsenaval.com/la_belle_angelo_4_%20parte.php      (4° PARTE)
avatar
grisuzone

Messaggi : 844
Data d'iscrizione : 13.03.12
Età : 49
Località : Provincia di Brindisi

Vedere il profilo dell'utente http://hobbymodellismo.sitiwebs.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Nostromo il Gio Set 27, 2012 7:26 pm

Non credo che sia un riempimento Angelo, credo piuttosto che sia un legnetto che passa sotto il piede del quinto e sopra la chiglia, non so per quale motivo ma è evidente che inganna per il tono chiaro del legno e per il fatto che è dell'ampiezza giusta da sembrare messo a luogo. Aspettiamo il buon Davide che ci confermerà. Very Happy


p.s. Se ne vedono le estremità del legnetto in questione al di là dei 2 bordi della costa stessa.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  grisuzone il Gio Set 27, 2012 8:47 pm

Si infatti Riccardo...il "colore" del legno stona proprio... quindi non penso neanche io che Davide lo abbia usato per una funzione definitiva.
ciao

_________________
pirat Angelo



http://hobbymodellismo.sitiwebs.com/ Date una occhiata al mio sito web... Attenzione è perennemente in Costruzione

http://www.modarsenaval.com/la_belle_angelo_1_%20parte.php   (1° PARTE)

http://www.modarsenaval.com/la_belle_angelo_2_%20parte.php   (2° PARTE)

http://www.modarsenaval.com/la_belle_angelo_3_%20parte.php   (3° PARTE)

http://www.modarsenaval.com/la_belle_angelo_4_%20parte.php      (4° PARTE)
avatar
grisuzone

Messaggi : 844
Data d'iscrizione : 13.03.12
Età : 49
Località : Provincia di Brindisi

Vedere il profilo dell'utente http://hobbymodellismo.sitiwebs.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Gio Set 27, 2012 8:48 pm

Ciao, quel pezzetto di legno non è assolutamente un riempimento, ma è solo un pezzo di legno di tiglio finito li, è mia usanza usare pezzi di legno come dime spessori o altro, facendo la foto non mi sono accorto sarebbe cosa giusta averlo rimosso. Chiedo venia se ti ho allarmato.

Ciao
Davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  grisuzone il Gio Set 27, 2012 9:54 pm

tranquillo Davide....anche io come Riccardo avevo notato la presenza sicuramente non definitiva dello stesso.... ma visto che oramai mi conosci ...non potevo non chiedere la tua spiegazione...confermatrice....
ciao Davide e davvero complimenti per il lavoro che stai svolgendo e per l'aiuto che mi stai dando nel mio cantiere.

_________________
pirat Angelo



http://hobbymodellismo.sitiwebs.com/ Date una occhiata al mio sito web... Attenzione è perennemente in Costruzione

http://www.modarsenaval.com/la_belle_angelo_1_%20parte.php   (1° PARTE)

http://www.modarsenaval.com/la_belle_angelo_2_%20parte.php   (2° PARTE)

http://www.modarsenaval.com/la_belle_angelo_3_%20parte.php   (3° PARTE)

http://www.modarsenaval.com/la_belle_angelo_4_%20parte.php      (4° PARTE)
avatar
grisuzone

Messaggi : 844
Data d'iscrizione : 13.03.12
Età : 49
Località : Provincia di Brindisi

Vedere il profilo dell'utente http://hobbymodellismo.sitiwebs.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Ven Set 28, 2012 2:17 pm

grisuzone ha scritto:Davide e davvero complimenti per il lavoro che stai svolgendo e per l'aiuto che mi stai dando nel mio cantiere.

Ciao, non ho tutti questi meriti caro Angelo, come ben sai sono alle prime armi e se posso nel mio piccolo dare un aiuto ben venga ... ciaoo
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  grisuzone il Lun Ott 08, 2012 6:55 pm

Davide la controruota farà da battura al fasciame "serrette" giusto? che se non erro sono spesse 1,5mm (non ho ancora controllato di preciso) quanto deve essere quindi lo "scalino" tra gli scalmi e la controruota?
Forse 1,5mm? affinchè il fasciame vada a filo?...mentre i dormienti essendo da 3 mm spogeranno di 1,5?..
Non sò se sono troppo pignolo...ma mi piace così :)


_________________
pirat Angelo



http://hobbymodellismo.sitiwebs.com/ Date una occhiata al mio sito web... Attenzione è perennemente in Costruzione

http://www.modarsenaval.com/la_belle_angelo_1_%20parte.php   (1° PARTE)

http://www.modarsenaval.com/la_belle_angelo_2_%20parte.php   (2° PARTE)

http://www.modarsenaval.com/la_belle_angelo_3_%20parte.php   (3° PARTE)

http://www.modarsenaval.com/la_belle_angelo_4_%20parte.php      (4° PARTE)
avatar
grisuzone

Messaggi : 844
Data d'iscrizione : 13.03.12
Età : 49
Località : Provincia di Brindisi

Vedere il profilo dell'utente http://hobbymodellismo.sitiwebs.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Lun Ott 08, 2012 10:30 pm

Ciao, esatto la contro ruota fa da battuta alle serrette dunque anche hai dormienti, io lo fatta a filo dei dormienti, dunque le serrette sono leggermente più basse della contro ruota, io ho fatto così perché mi sembra più corretto, vedere i dormienti che escono dalla contro ruota no mi sembra giusto, però questa è la mia scelta.

Ciao
Davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Gio Ott 25, 2012 6:57 pm

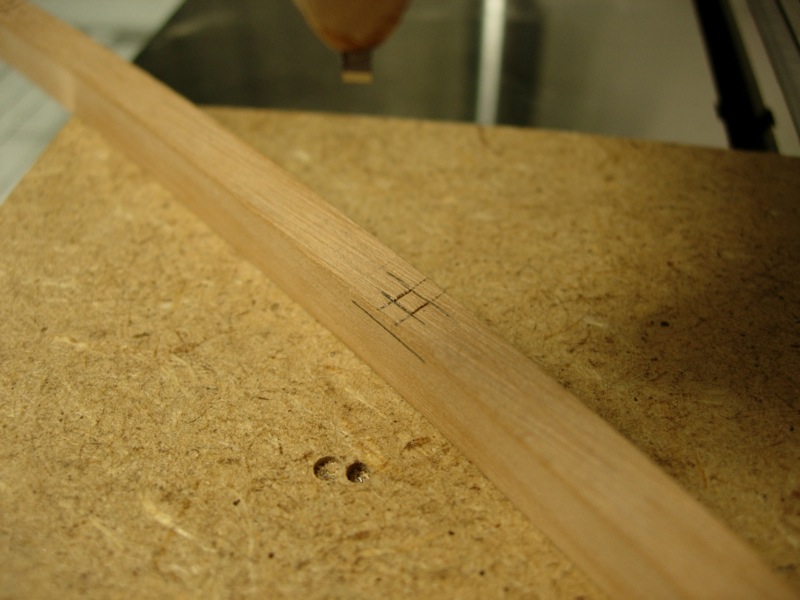

Ciao, per fare le scasse quadre nei bagli per l'alloggio dei barrocci ho escogitato questo sistema:








ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  gianfi il Ven Ott 26, 2012 12:28 pm

Ciao Davide, se adesso ci passi un punzone di un decimo più largo viene ancora più preciso...

gianfi
avatar
gianfi

Messaggi : 302
Data d'iscrizione : 15.03.12
Età : 72
Località : civitanova marche

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Gio Dic 20, 2012 10:07 pm

Avanzamenti:





ciao
davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  grisuzone il Ven Dic 21, 2012 2:15 pm

bellissimo lavoro Davide...ora si che si inizia a vedere tutto il lavoro che c'è sotto... anche la mia ora che inizio a completare l'ossatura..inizio finalmente a vedere le sembianze di una Nava... ti seguo sempre... "per fortuna sei un passo avanti a me" detto tra virgolette...... perchè sicuramente sei a molto più di un passo....ma grazie a questo ti posso seguire e andare avanti con il mio cantiere...
ciao

PS non ricordo se lo hai già detto.... stai usando la gommalacca? quella già preparata? la Bionda?

_________________
pirat Angelo



http://hobbymodellismo.sitiwebs.com/ Date una occhiata al mio sito web... Attenzione è perennemente in Costruzione

http://www.modarsenaval.com/la_belle_angelo_1_%20parte.php   (1° PARTE)

http://www.modarsenaval.com/la_belle_angelo_2_%20parte.php   (2° PARTE)

http://www.modarsenaval.com/la_belle_angelo_3_%20parte.php   (3° PARTE)

http://www.modarsenaval.com/la_belle_angelo_4_%20parte.php      (4° PARTE)
avatar
grisuzone

Messaggi : 844
Data d'iscrizione : 13.03.12
Età : 49
Località : Provincia di Brindisi

Vedere il profilo dell'utente http://hobbymodellismo.sitiwebs.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Davide il Ven Dic 21, 2012 11:53 pm

Ciao Angelo come sempre troppo buono non merito tutti questi complimenti ... sto andando avanti cercando di fare meno cazzate possibili .....
Uso Olio Rosso. ciao

davide
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 608
Data d'iscrizione : 11.03.12
Età : 45
Località : San Martino Buon Albergo (Vr)

Vedere il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Giampieroricci il Sab Dic 22, 2012 8:47 pm

gran bel lavoro, Davide!!! Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedere il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: La Belle 1684 1/24 di Davide

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 3 di 8 Precedente  1, 2, 3, 4, 5, 6, 7, 8  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
