Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mer Mag 14, 2014 2:25 pm

costruiti i carabottini del cassero
per ricavarne due decenti ho dovuto farne il doppio
Ho usato una fresa da 0'8 mm e listelli di pero di 1 mm.









lello49

Messaggi : 113
Data d'iscrizione : 13.01.14

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Mag 20, 2014 4:16 pm

qualche piccolo avanzamento
iniziata la costruzione delle bottiglie e della struttura dello specchio di poppa

tutto ancora da rifinire









avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Dom Giu 01, 2014 10:54 am

buon giorno

costruito il timone completo di barra
da completare con l'inserimento dei golfari
appena posizionate le cerniere nel dritto di poppa lo montero'





avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Dom Set 14, 2014 12:42 pm

buon giorno
da qualche giorno ho riaperto il cantiere rimasto chiuso per tre mesi.
Ancora il lavoro non e' molto costante perche' il caldo non permette una buona concentrazione
Comunque ho realizzato i portelli dei remi e adesso mi accingo a costruire quelli dei cannoni



avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Dom Set 14, 2014 1:23 pm





avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Dom Set 14, 2014 2:02 pm

Bentornato al lavoro anche a te Carmelo, bisogna dire che il caldo quest'estate è stato clemente, con il fresco che non tarderà ad arrivare, si lavora certamente meglio. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Giampieroricci il Dom Set 14, 2014 6:22 pm

Perchè per i portelli non hai seguito l'andamento dei corsi di fasciame?
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Dom Set 14, 2014 7:58 pm

Infatti lo avevo notato anche io li devo rifare perche cosi' non vanno bene

comunque grazie per avermelo detto: quelli del centro sono a doppia anta con andamento verticale
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Lun Set 15, 2014 1:36 pm

lello49 ha scritto:Infatti lo avevo notato anche io li devo rifare perche cosi' non vanno bene


Eggià, il fasciame dei portelli segue l'andamento dei corsi della murata anche nel caso comporti una cinta, questa si ripete sul portello. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Set 16, 2014 5:50 pm

Sto rifacendo i portelli seguendo il corso del fasciame e intanto inizio a costruire le cerniere.
Considerando la scala meglio di cosi' non riesco a farli e considerando che si devono prevedere i fori per la chiodatura mi stà veramente mettendo in crisi.
Mi potete dare qualche consiglio, se possibile come fare i fori, per essere in scala dovrebbero essere dei puntini  da 0,1 mm





avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Mar Set 16, 2014 6:10 pm

Le cerniere vanno inchiodate sul portello, io userei dei chiodi dell'Amati, i finissimi, 4 decimi per il gambo poco meno di 1 mm per la testina, ti serve solo la testina con un minimo di gambo e fermi il tutto con un po di collante, bicomponente o cianoacrilato. La chiodatura della parte interna del portello la devi simulare, quindi non è così difficile, puoi farla sempre con i medesimi chiodini il cui gambo, ripeto, è 0,4 decimi di millimetro.
I chiodi li trovi QUI; puoi attraverso il codice che vedi sulla busta, ordinarli sul web o comprarli in qualsiasi negozio di modellismo.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Set 16, 2014 6:25 pm

Grazie per il consiglio penso che provero' a fare dei fori con una punta di 0'3 mm sperando che non si spezzi molto spesso
per l'interno del portellio sara' simulata una chiodatura con una punta di matita molto fine
per i chiodini penso di seguire il tuo consiglio

apresto postero' qualche foto con il risultato ottenuto
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Mar Set 16, 2014 6:36 pm

lello49 ha scritto:Grazie per il consiglio penso che provero' a fare dei fori con una punta di 0'3 mm sperando che non si spezzi molto spesso...


Non hai bisogno di forare prima, al massimo giusto un'invito: i chiodi per le cerniere devono essere molto corti, e quindi si sfrutta la testina per bloccare la bandella, quindi meglio non forare prima così il chiodino terrà di brutto ed il collante è superfluo.
La simulazione all'interno la puoi fare con del filo di ottone molto fino, ma è una simulazione: la puoi fare in molti modi.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Set 16, 2014 6:47 pm

forse non sono riuscito a spiegarmi bene.
Non posso mettere chiodi con la testa di 1mm perche' la bandella e gia' di larghezza meno di un mm in scala 1/48;
almeno che' non ci sia errore nella monografia.
comunque grazie per i suggerimenti mi sono molto utili vedro' se poter tenerne conto
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Mar Set 16, 2014 7:37 pm

Se vuoi fare un buon lavoro devi usare un chiodo con la testa, questa bloccherà la bandella in maniera definitiva, non credo che ci siano errori ma tutto può essere, comunque devi solo ridurre le teste dei chiodini alla misura della bandella, alternativa è il collante e la simulazione dei chiodi.
Ad 1/48 farei con i chiodi, al limite eseguo la bandella con qualche decimo di più e poi la inchiodo a dovere.
Vedi tu come preferisci. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Michele Padoan il Mar Set 16, 2014 8:01 pm

Ciao Carmelo, se ti può essere d'aiuto, la scala è la stessa.
Io ho preparato le cerniere, le ho forate e incollate. Poi ho eseguito i forellini e ho conficcato i chiodini finissimi dell'Amati che ti diceva Riccardo e poi tranciati.








avatar
Michele Padoan

Messaggi : 827
Data d'iscrizione : 26.10.12
Età : 49
Località : Conche (PD)

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mer Set 17, 2014 11:42 am

Ti ringrazio Michele per quello che mi hai mostrato. Infatti la scala e' la stessa
comunque sono riuscito a fare dei fori da 0.3 mm utilizzando una dima  come si vede dalle immagini
il tutto poi sara' rifinito meglio





avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mer Set 24, 2014 6:05 pm

In corso posizionamento portelli dei cannoni









avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Mer Set 24, 2014 6:30 pm

Bene, molto meglio di come eri partito, invece non capisco a cosa è dovuto l'alone scuro che si vede intorno a ciascun chiodo, guardavo foto più datate e la chiodatura è ben pulita; sai a cosa è dovuto? Suspect

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mer Set 24, 2014 6:39 pm

Me ne sono accorto anche io, probabilmente questo e' dovuto al fatto che i chiodi non sono di ottone ma di fil di ferro finissimo, sempre per stare dentro la scala, ormai non si può fare niente.

Appena sara' data l'ultima mano di lacca forse sparirà.
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Mer Set 24, 2014 7:07 pm

lello49 ha scritto:...Appena sara' data l'ultima mano di lacca forse sparirà.


Me lo auguro ma non credo, fortuna che l'opera viva l'hai eseguita con caviglie in legno.
Ora hai fatto l'esperienza per il prossimo ti consiglio altre strade, il ferro moderno anche se lavorato fa ruggine (l'alone scuro), che è dovuta al contatto con l'umidità, seppur relativa del pero.

Lo ripeto: sebbene vi è anche chi giudiziosamente se li arrangia da solo, l'Amati fa chiodi in ottone fantastici per noi poveri mortali, i più fini hanno il gambo di 0,4 mm. (4 decimi di millimetro), ed una testina che è poco meno di un millimetro, all'incirca 90 e rotti decimi.

Nonché di altre misure.  Rolling Eyes
Il link dove se ne è parlato: CHIODI PER MODELLI

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Lun Ott 06, 2014 11:44 am

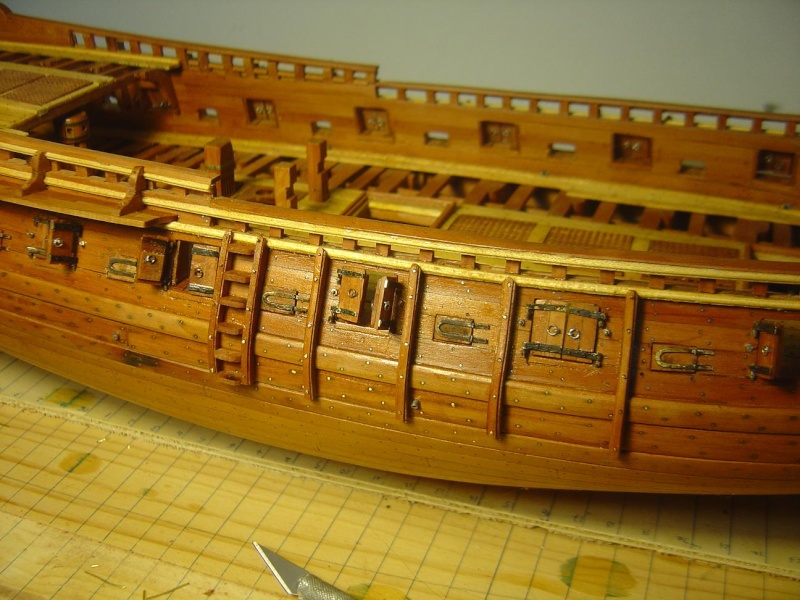

qualche piccolo avanzamento
Montati tutti i portelli
Posizionati i parasartie con relativa chiodatura
inchiodati alle murate i rinforzi con relativa scaletta
posizionati gli ombrinali









avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Ott 07, 2014 2:12 pm

montato il timone
rimane da inserire le catene di trattenimento; sara' fatto in seguito







avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Ott 07, 2014 2:21 pm

Volevo chiedere un vostro parere su quello che mi appresto a fare, visto che nella realta' era così; vorrei dipingere di nero gli incintoni e quanto era di questo colore, anche per nascondere la parte della chiodatura che ha sporcato di ruggine il legno; cosa ne pensate esteticamente sarebbe appropriato?
Grazie.
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Mar Ott 07, 2014 2:38 pm

Tutto si può fare caro Carmelo, anche usare il blu di francia nella parte alta della murata e il bianco sporco per l'opera viva di cui hai fasciato un solo bordo. E magari anche il rosso ocra per gli interni delle batterie! Very Happy
Usare un solo colore ha la forzatura della necessità di coprire un lavoro non appagante mentre usare i vari colori in uso per la Marina di Francia dell'epoca è ricostruzione filologica. Very Happy

A mio parere o la lasci in legno naturale o la colori come era sebbene sei molto avanti con la costruzione e non è semplice, almeno per l'ocra rossa. Se il tuo fine principale è nascondere la ruggine dei chiodi, ritengo che non sia poi così necessario.
Però ciò è solo il mio parere. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Ott 07, 2014 3:25 pm

Avevo richiesto questo parere perché seguendo il topic di Michele che sta realizzando la Salamandre
notavo che usa essenze diverse per ottenere lo scopo e il risultato e' soddisfacente.
tutti i modelli realizzati da me prima di imbarcarmi nella costruzione in arsenale erano dipinti completamente
quindi sono abituato a rispettare determinate soluzioni.
Probabilmente ascoltero il consiglio e usero' anche il blu di prussia per le murate alte
molto difficilmente potro' dipingere quelle interne di rosso perche' e'impossibile
comunque grazie per aver espresso il parere
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 4 di 6 Precedente  1, 2, 3, 4, 5, 6  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
