Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Sab Mar 29, 2014 5:38 pm

Ho iniziato il montaggio dei bagli del castello di prua, prima ho inserito i montanti della pazienza con relativa scassa del bompresso.
Ho dovuto posizionare la cucina e il forno, altrimenti non sarebbe piu' possibile inserirli, il passaggio tra i bagli e' molto piccolo.
In corso la realizzazione degli affusti dei cannoni da posizionare anche questi sotto il ponte.
Ho anche realizzato un prototipo dei cannoni, rimane da fare tutta la ferramenta.










lello49

Messaggi : 113
Data d'iscrizione : 13.01.14

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Lun Apr 07, 2014 12:41 pm

Per evitare di spezzare il tagliamare che è molto sottile ed irrobustirlo un poco, ho iniziato la costruzione della struttura di prua.









avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Lun Apr 07, 2014 12:57 pm

Struttura di prua quasi completa.
Mancano le serpi, i decori e la polena che saranno costruiti in seguito, tutti questi particolari probabilmente saranno dipinti di nero.







avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Lun Apr 07, 2014 1:26 pm

Non era meglio Carmelo, se cercavi robustezza, di eseguire congiuntamente anche la frisata, cioè il pezzo che è nel mezzo delle due frecce? Nella realtà questi 2 elementi (le frecce), superiore ed inferiore portavano una scanalatura nelle facce a contatto con la frisata che accoglieva i vari pezzi che la compongono, frisata che è quindi, sia sulla sua faccia superiore che in quella inferiore conformata a maschio per entrare nelle scanalature delle frecce.
Rispettando le varie forme di incastri praticate nella realtà si ha la necessaria resistenza, a mio parere, senza il bisogno di ingegnarsi.
Mi rendo conto che spesso si semplifica ma se era la resistenza che cercavi, probabilmente costruendola come nella realtà l'avresti avuta di conseguenza.
Bel lavoro, modello d'effetto; è sempre una meraviglia osservare costruzioni identiche, cioè basate sulla medesima monografia, rese diverse dalla mano e dall'ideale di ciascuno di noi.  Wink


Ultima modifica di John Silver il Lun Apr 07, 2014 3:38 pm, modificato 1 volta (Motivo della modifica : correzione ortografica)

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Lun Apr 07, 2014 2:22 pm

Tanto per capire se ho interpretato bene i disegni della monografia.
La frisata dovrebbe essere quell'elemento decorato che sta nel mezzo delle due frecce e che pensavo di inserire in seguito appena intagliata nelle due facce e che sostiene la polena.



avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Lun Apr 07, 2014 3:26 pm

lello49 ha scritto: La frisata dovrebbe essere quell'elemento decorato che sta nel mezzo delle due frecce...

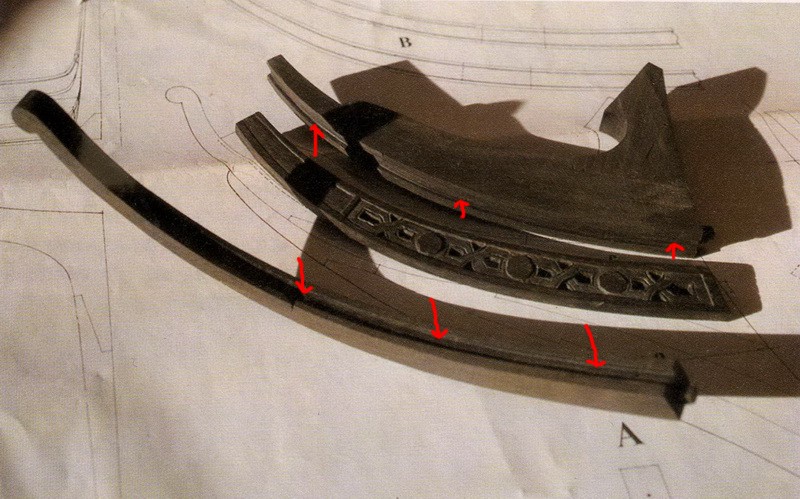

Esattamente. Nel Trattato di Boudriot (74 cannoni), la frisata è composta da vari elementi che seguono la curvatura delle frecce (foto sotto), e si impongono tra queste due mediante connessioni a maschio e femmina.




Nell'epoca del 74 cannoni questi rimangono semplici elementi, nel tuo caso quindi nell'epoca del tuo bastimento, questi sono ricoperti da un'elemento decorativo (giustapposto messo sopra detti elementi). Guardando a disegni dell'epoca possiamo regolarci di conseguenza; sotto puoi vedere la frisata del Soleil Royal e i disegni di una fregata di B. Ollivier la "Nereide" e della sua frisata.






Volendo semplificare si può evitare di fare tutti gli elementi (e far questi in un unico pezzo), per poi coprirli con la parte scolpita in bassorilievo o fare il tutto in un unico elemento, ma praticando la medesima connessione a maschio e femmina per la resistenza che ne deriva, come possiamo vedere sotto dal lavoro di B. Frolich e del suo Ambitieux, e indicate dalle frecce rosse si possono osservare le scanalature su entrambe le frecce per accogliere i pezzi della frisata, in questo caso in un solo elemento.




In definitiva, personalmente avrei eseguito la frisata ponendo prima tutti gli elementi su cui poi avrei apposto, uno per bordo chiaramente, i due apparati scultorei ma, anche eseguita come Frolich è un degno lavoro.
Un dato è certo, per fare ora una frisata di adeguata forma e dimensioni e sistemarla nello spazio che hai tra le due frecce dovrai faticare non poco ed il bello di tale modellismo è anche questo.

Come ripeto spesso, sapere quale era la pratica costruttiva reale rende la costruzione di un modello molto più agevole sotto tutti gli aspetti e decisamente realista, perché al contrario, c'è anche chi pensa che le due frecce siano tenute insieme dai "riccioli" di una scultura traforata e non che questa sia invece posta su solidi pezzi che tengono insieme le due frecce. Wink


Ultima modifica di John Silver il Lun Apr 07, 2014 6:32 pm, modificato 1 volta

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Lun Apr 07, 2014 4:29 pm

Grazie per la relazione molto dettagliata ed esauriente sei stato molto gentile, purtroppo non sono in possesso del libro di  cui parli, comunque l'elemento mancante lo inserirò non appena avrò intagliato le decorazioni.
Ho già preparato una dima.
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Lun Apr 07, 2014 5:35 pm

Sono certo che farai un lavoro all'altezza del resto.
Apprezzo i ringraziamenti Carmelo, siamo qui proprio per ridurre il gap d'ignoranza che ciascuno di noi ha nel chiuso del proprio laboratorio; non abbiamo certamente la verità sebbene la divulgazione corretta ha il fine di rendere, nel tempo, decisamente migliori sotto il profilo della conoscenza, coloro che vi ci sono abbeverati; e di fatto migliorare i modelli in circolazione.  Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Sab Apr 12, 2014 4:34 pm

completata costruzione castello di prua
posizionato il capodibanda con i listoni modanati
solo poggiate le gru di capone









avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Sab Apr 12, 2014 5:11 pm

Wow  Shocked e che spettacolo Carmé, non ho mai fatto caso al particolare del frontale ben strano e chiuso, non ha montanti che toccano entrambi i masconi sottostanti tra le due gru di capone, è così "libero"?
Bel lavoro e belle foto Carmelo, sempre meglio, complimenti.  Wink

Se puoi fare una scansione dei piani della sola prua compresa di sperone sarebbe utile.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Sab Apr 12, 2014 5:50 pm

Infatti sembra strano anche a me che non vi siano sostegni per tenere la balaustra
molto probabilmente mi decidero' a fare due scalmotti vicino alla scassa del bompresso
anche se dovrebbero essere molto sagomati, che cosa mi consigli.

ti mostro delle scansioni delle tavole che sono in contrasto







mi chiedevo come mai non ci sono altri modellisti che abbiano preso in considerazione la costruzione di questa fregata.
mi sembra che stia venendo fuori un bel modello con una linea bellissima.
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Sab Apr 12, 2014 6:13 pm

lello49 ha scritto:...probabilmente mi decidero' a fare due scalmotti vicino alla scassa del bompresso
anche se dovrebbero essere molto sagomati, che cosa mi consigli.


Direi di andarci con calma, anche perché ci dovrebbe passare lo straglio del trinchetto, probabilmente va bene così come è disegnata.


lello49 ha scritto:...mi chiedevo come mai non ci sono altri modellisti che abbiano preso in considerazione la costruzione di questa fregata. Mi sembra che stia venendo fuori un bel modello con una linea bellissima.


In effetti non vi sono costruzioni di questo bastimento neppure nel forum di Monsieur Gérard: Marine et Modelisme d'Arsenal, se ne hai piacere puoi iscriverti anche li, farà piacere ai cugini seguire il tuo lavoro, in più con un pò di pazienza traducono loro e puoi scrivere in italiano, la piattaforma è uguale alla nostra e quindi devi fare le medesime cose che fai qui nel LJC.
Gérard ti potrà consigliare come meglio non potremmo fare noi.
Si, è un bel bastimento, delle gran linee certamente, e anche molto caratteristico.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Ven Apr 18, 2014 6:56 am

buongiorno
Il tavolato del ponte del castello di prua







avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Giampieroricci il Ven Apr 18, 2014 7:02 am

Sempre più bella...!
Stai facendo un ottimo lavoro.....!!!
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Ospite il Sab Apr 19, 2014 4:48 pm

Una semplice curiosità: la chiodatura simmetrica dei ponti è una pratica rara?

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Sab Apr 19, 2014 5:14 pm

Killik ha scritto:Una semplice curiosità: la chiodatura simmetrica dei ponti è una pratica rara?


Il contrario, diciamo che dovrebbe essere la regola.  Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Ospite il Sab Apr 19, 2014 5:22 pm

Avevi fatto notare questa cosa sul modello di Tiz, se non sbaglio, e ho fatto quindi caso alla chiodatura di questa Aurore...

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Sab Apr 19, 2014 5:32 pm

E' una svista del modellista, i piani hanno la chiodatura speculare; buono per la prossima, succede. Very Happy



Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Sab Apr 19, 2014 6:28 pm

avete ragione veramente non ci avevo fatto caso, pazienza,
ormai non si puo' piu' riparare
avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Nostromo il Sab Apr 19, 2014 6:30 pm

Vuoi che sia, succede, buono per la prossima.  Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Sab Apr 26, 2014 7:29 am

completato tavolato del ponte superiore, ancora da chiodare e rifinire




montati capodibanda ed aperti i sabordi dei cannoni del cassero



fasciata la murata interna e posizionata la scaletta del cassero





avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Giampieroricci il Sab Apr 26, 2014 8:27 am

E' proprio bella questa fregata!..
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Dom Mag 04, 2014 6:18 pm

chiodatura ponte del cassero







preparazione carabottini

avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mar Mag 06, 2014 8:55 am

carteggiato il tavolato del ponte e passata una mano di gomma lacca





avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Sab Mag 10, 2014 10:26 am

costruite cabine del 1° pilota e del capo equipaggio
per ora solo poggiate









avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  lello49 il Mer Mag 14, 2014 2:25 pm

costruiti i carabottini del cassero
per ricavarne due decenti ho dovuto farne il doppio
Ho usato una fresa da 0'8 mm e listelli di pero di 1 mm.








avatar
lello49

Messaggi : 113
Data d'iscrizione : 13.01.14
Età : 67
Località : siracusa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: "L'Aurore" fregata leggera di 18 cannoni 1697/1720 scala 1/48 di Carmelo Tuccitto

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 3 di 6 Precedente  1, 2, 3, 4, 5, 6  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
