Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Davide il Mar Set 09, 2014 8:59 pm

Grazie Daniel per la delucidazione e complimenti ancora marinaio.

Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 611
Data d'iscrizione : 11.03.12

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Mer Set 10, 2014 12:26 pm

Ciao a tutti, a questo punto sono passato a realizzare il corpo centrale o campane...
con questo piazzamento in fresatrice con divisore ho realizzato l'ottagono



con l'utensile che vedete ho realizzato il raggio delle due campane




prime prove di assemblaggio




Un Salutone
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Giampieroricci il Mer Set 10, 2014 6:41 pm

Daniel!
Tu sei pericoloso!!

Fai paura!!

Mostruosamente bello!!
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Nostromo il Mer Set 10, 2014 6:54 pm

Di grande precisione il nostro Daniel, fra le altre cose trattasi dell'argano a bilanciere di cui al nuovo topic di Giuseppe sul Traboccolo. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  ErPiotta71 il Gio Set 11, 2014 8:01 am

Ancora mi Sorprendi con la S maiuscola! ! !

Mi ha incuriosito quel braccetto del tornio che viene da sopra.
Presumo che si usa per tornire le parti curve dell'argano di legno.
Puoi fare la foto del tornio compreso tutto il braccio?
avatar
ErPiotta71
Ciurma dei filibustieri

Messaggi : 229
Data d'iscrizione : 19.12.13
Età : 46
Località : Civitavecchia (Roma)

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Ven Set 12, 2014 1:48 pm

Ciao a tutti, grazie per gli apprezzamenti, è un lavorone questo dello sbovo mi sta impegnando non poco, spero di arrivare alla fine quanto prima.
Erpiotta, l'utensile che vedi nella foto non è il tornio ma la fresatrice, come puoi vedere il divisore è piazzato sulla tavola e l'utensile fissato sulla pinza della fresatrice.

continuo con questo infinito lavoro....
Brunitura delle corone e flange


questa sarebbe la ganascia in posizione che in teoria terrebbe il meccanismo agganciato alla corona.....


nella parte centrale c'è lo scasso per il passaggio del nottolino o zampone....


e questi sono i due zamponi o nottolini (li cito tutte e due perché non so qual è la terminologia giusta)
scusate la foto fa un po' schifo....


a questo punto sono passato a realizzare i supporti e flange in legno per posizionare l'asse centrale.

Un Salutone Very Happy
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  ErPiotta71 il Ven Set 12, 2014 8:25 pm

Ah ok, grazie.

Mi ha tratto in inganno il mandrino che regge l'argano!
avatar
ErPiotta71
Ciurma dei filibustieri

Messaggi : 229
Data d'iscrizione : 19.12.13
Età : 46
Località : Civitavecchia (Roma)

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Dom Set 14, 2014 2:49 pm

Ciao a tutti,
Questa settimana è stata meno produttiva di quanto avevo sperato di fare, comunque i supporti sono a buon punto..

ho realizzato le due flange in legno per delimitare il campo dei fantinetti


sono passato ai supporti






ho realizzato la parte terminale dello sbovo, che al momento non ricordo il nome :cry:


Un Salutone
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Nostromo il Dom Set 14, 2014 4:07 pm

Un gran bel vedere! Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Mar Set 23, 2014 2:32 pm

Ciao a tutti, grazie Riccardo.

continuo...
questi sono i due supporti


a questo punto sono partito a realizzare i fantinetti, in questo caso li metterò solo su una campana
solito sistema con il lamierino di ottone incollato su di un pezzo di legno




a questo punto li ho staccati e rifiniti dando loro la giusta curvatura


poi sono partito nell'applicarli


Un Salutone a presto Very Happy
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Dom Nov 02, 2014 3:38 pm

Ciao a tutti, dopo una lunga pausa riprendo il cantiere con il fissaggio dei fantinetti allo sbovo.



poi ho praticato la foratura dei fantinetti anche sulle campane ed inserito il tondino da 0,5mm. per simulare la chiodatura






In questi giorni passerò a realizzare la colonna con i bilanceri.
Un Salutone a presto  Very Happy
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Lun Nov 03, 2014 3:10 pm

Ciao a Tutti, continuo questo infinito lavoro di costruzione dello sbovo, non finisce più....

Questa è la colonna



in posizione



ho cominciato la costruzione delle bielle, bilancieri, manovelle, impugnature, ecc....
ho portato a misura un tondo poi sono passato alla fresatrice per la squadratura del supporto della biella.









Un Salutone
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Nostromo il Lun Nov 03, 2014 3:40 pm

Forlani Daniel ha scritto:continuo questo infinito lavoro di costruzione dello sbovo, non finisce più....


E certamente ma, stai facendo un lavoro da manuale! Shocked

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Tetrix il Lun Nov 03, 2014 7:30 pm

Caspita davvero un lavoro di precisione... mi fate quasi paura Embarassed Very Happy


Questa è la colonna
Io però non vedo le foto.

Tetrix
Ciurma dei filibustieri

Messaggi : 201
Data d'iscrizione : 19.09.14
Età : 39
Località : Como

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Nostromo il Lun Nov 03, 2014 8:58 pm

Tetrix ha scritto: Io però non vedo le foto.

Si, non si vedono più. :(

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Mer Nov 05, 2014 10:50 am

Ciao a Tutti, in questi giorni ho realizzato ulcuni particolari dalle manovelle alla biella.







dopo aver realizzato le manovelle le ho montate e praticato i due fori per l'attacco a due occhielli.





scusate per alcune foto un po sfuocate, il rapporto tra me e la macchina fotografica è veramente difficile :cry: ,a presto.

Un Salutone
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Onip il Mer Nov 05, 2014 2:11 pm

Per me che conosco il modello ed ho già realizzato quel pezzo, il tuo è praticamente perfetto Basketball Shocked Shocked Shocked Basketball
avatar
Onip

Messaggi : 573
Data d'iscrizione : 11.05.12
Età : 68
Località : Matera

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Albatros il Mer Nov 05, 2014 6:48 pm

Forlani Daniel ha scritto:
scusate per alcune foto un po sfuocate, il rapporto tra me e la macchina fotografica è veramente difficile...

Qualche foto sfocata te la perdoniamo, ma i complimenti per il modello te li meriti tutti.

Mauro
avatar
Albatros

Messaggi : 365
Data d'iscrizione : 13.03.12
Età : 53
Località : Sant'angelo Romano

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Tetrix il Mer Nov 05, 2014 7:30 pm

Albatros ha scritto:
Forlani Daniel ha scritto:
scusate per alcune foto un po sfuocate, il rapporto tra me e la macchina fotografica è veramente difficile...

Qualche foto sfocata te la perdoniamo, ma i complimenti per il modello te li meriti tutti.

Mauro

Quoto! Very Happy

Tetrix
Ciurma dei filibustieri

Messaggi : 201
Data d'iscrizione : 19.09.14
Età : 39
Località : Como

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Gio Nov 06, 2014 3:07 pm

Ciao Raga, grazie per i vostri apprezzamente, siete troppo gentili

qui si vedono le manovelle in posizione



i particolari delle bielle sono state molto impegnative da realizzare perchè i due attacchi o forcelline alle estremità non sono in asse ma sfalsate di 90 gradi quindi ho dovuto procedere così, tenendo presente che la parte cilindrica finale è di un millimetro.
prima operazione ho fatto la fresata in testa al tondo poi estratto dal divisore il tondo chiuso e fatto la seconda fresata.


questo è il risultato finale dopo la fresatura


poi sono passato al tornio


queste sono le bielle finite


Un salutone a presto.
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Davide il Gio Nov 06, 2014 8:41 pm

Magnifico lavoro Daniel, come al solito .... e ben documentato ..... ciao
avatar
Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 611
Data d'iscrizione : 11.03.12
Età : 46
Località : San Martino Buon Albergo (Vr)

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Ven Nov 07, 2014 3:24 pm

Ciao Davide, grazie.
Altre foto


brunitura dei particolari


montaggio di prova dello zampone prima della brunitura


tutto ok montaggio definitivo

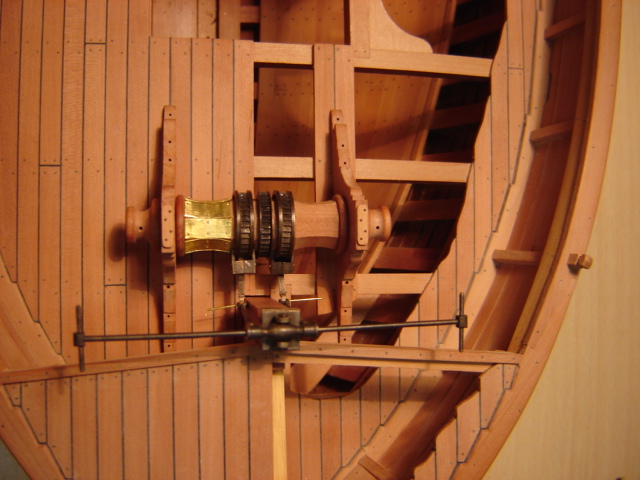

montati entrambi gli zamponi




ora passerò al collegamento con le bielle.
Un Salutone a tutti. Very Happy
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Sab Nov 08, 2014 4:58 pm

Ciao a Tutti,
prove prima di collocarlo in loco....








Un Salutone.
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re:TARTANA GEMMA 1863 Forlani Daniel

Messaggio  Galimberti Alberto il Sab Nov 08, 2014 5:50 pm

Una meraviglia.

Galimberti Alberto

Messaggi : 85
Data d'iscrizione : 14.03.12
Località : cabiate co italia

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Forlani Daniel il Dom Nov 09, 2014 2:52 pm

Ciao Ragazzi, grazie Alberto, questo solo le foto finali.....lo sbovo è giunto finalmente al termine.



fremo di sicurezza










passaggio per le catene dell'ancora nella stiva





Un Saluto  Very Happy
avatar
Forlani Daniel

Messaggi : 198
Data d'iscrizione : 05.06.13
Età : 42
Località : Bergamo

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  caporale il Dom Nov 09, 2014 7:19 pm

Ciao Daniel complimenti per il servizio passo passo un lavoro di precisione maniacale un salutone

caporale

Messaggi : 68
Data d'iscrizione : 13.03.12
Età : 74
Località : Nola

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: TARTANA GEMMA 1863 SCALA 1/36 DI Forlani Daniel

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 8 di 9 Precedente  1, 2, 3, 4, 5, 6, 7, 8, 9  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
