Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Davide il Lun Nov 26, 2012 4:41 pm

Vedere quella foto della tua mano che regge il pezzo, mi impressiona la grandezza del modello, davvero complimenti.

Ciao
Davide

Davide
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 611
Data d'iscrizione : 11.03.12

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Nov 26, 2012 4:52 pm

Grazie, Davide!
In effetti lavorare a queste dimensioni sembra più semplice: di contro, bisogna dettagliare di più ede essere più precisi; si raddoppiano le dimensioni, ma si raddoppiano anche i difetti evidenti!! Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mar Nov 27, 2012 7:17 pm

Terminata la pazienza (non quella mia.......... in questo tipo di cose so essere molto paziente!)











rimane soltanto da fare la piccola mortasa per lincastro di un barroccio e la caletta posteriore per l'incastro sul baglio del secondo ponte, ma per questo c'è tempo!
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Mar Nov 27, 2012 7:49 pm

Bel lavoro, ottimo. La cerchiatura l'hai brunita in opera? Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mar Nov 27, 2012 8:19 pm

Sì Riccardo, dopo aver saldato a stagno.
Avevo però preventivamente verniciato la pazienza per non rischiare di sporcare irrimediabilmente; in questo modo il brunitore è semplicemente scivolato via asciugando tutto con un fazzolettino di carta.
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Mar Nov 27, 2012 8:34 pm

Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Matiz il Mar Nov 27, 2012 11:04 pm

Bravo, Giampiero, bella pazienzona
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mar Nov 27, 2012 11:08 pm

Grazie ragazzi!
I vostri apprezzamenti mi rincuorano...! Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Dom Dic 02, 2012 8:50 pm

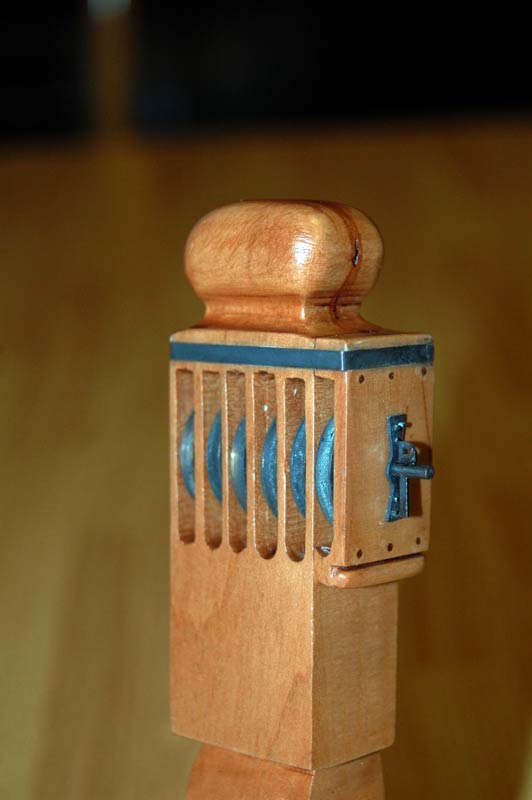

Piccolo avanzamento. Ho continuato il lavoro sul maimone della scotta di gabbia. Anche in questo caso ho preferito usare l'ottone per le pulegge....




avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Dic 10, 2012 7:37 pm

Non potete immaginare la difficoltà nell'infilare il perno passante e le due pulegge! Stavo sclerando!!!.....


Dettagli






avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Lun Dic 10, 2012 9:53 pm

giampieroricci ha scritto:...Anche in questo caso ho preferito usare l'ottone per le pulegge...


Cosa volevi usare? Quelle pulegge erano in metallo, bronzo per l'esattezza. L'ottone va più che bene. Bel lavoro. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Dic 10, 2012 10:02 pm

Stavolta devo contraddirti: la monografia parla, per le pulegge, di legno santo (gayac)..... Very Happy Very Happy
Comunque ti ringrazio per l'apprezzamento!! :)
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Mar Dic 11, 2012 12:55 am

giampieroricci ha scritto:Stavolta devo contraddirti: la monografia parla, per le pulegge, di legno santo...


Per le pulegge di cosa? Sei fuori strada mio caro, probabilmente si riferisce alle pulegge relative a tutto il bozzellame che ha necessariamente pulegge in legnosanto. E' indubbio, mentre le pulegge dei carichi maggiori sono tutte in bronzo (Boudriot-74 cannoni-III volume-pag. 120 Wink), a cominciare dalle taglie di capone e le relative gru, tutti i bittoni, tutte le pazienze, ovviamente i maimoni e per finire anche le casse di pulegge che si trovano nelle murate. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mer Dic 12, 2012 9:11 am

Da pag. 70 della Monografia:




Very Happy Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Mer Dic 12, 2012 9:36 am

Bene! Very Happy Ci troviamo di fronte ad una delle famose incongruenze delle nostre costruzioni, uno di quegli aspetti misteriosi ai quali non si riesce a dare la giusta collocazione, almeno per quanto mi riguarda. Credo che Gérard abbia seguito alla lettera i lasciti scritti di Blaise Ollivier e quindi non c'è molto da dire, il Fleuron è del 1729, mezzo secolo prima del 74 cannoni descritto da Boudriot, certo è che il bronzo veniva impiegato da molto prima (qualche secolo Shocked ), sia per le ferramenta che per l'artiglieria, probabilmente ciò può essere frutto degli usi diversi che esistevano di porto in porto. Modellisticamente non cambia molto se si eseguono in un materiale o nell'altro e credo, alla fine, neppure storicamente. Non si finisce mai di apprendere. Wink

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Sab Dic 15, 2012 5:32 pm

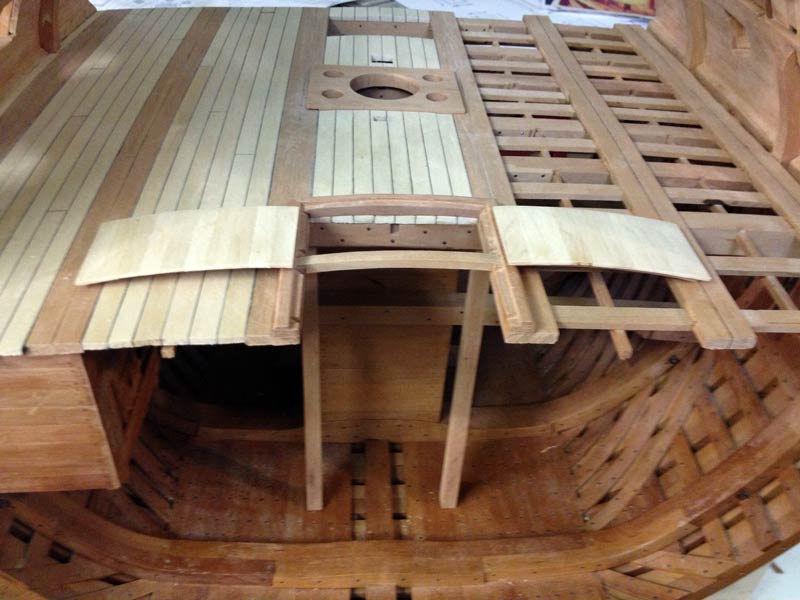

Ho iniziato la costruzione del telaio della gran boccaporta; purtroppo, mi accorgo adesso di un grande errore fatto in fase di progetto: avrei dovuto aggiungere un'altra doppia costa!! Infatti, ora la gran boccaporta sarà "tagliata" per uno dei suoi lati..... Pazienza!

Dettaglio degli incastri d'angolo




avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Matiz il Sab Dic 15, 2012 5:48 pm

Buona sera, modellisti.....sono tornato

Il guaiaco, o guajaco, o legno santo che dir si voglia, era usato, a causa delle sue qualità di durezza ed altro, anche per bronzine ( dicasi bronzine), o altro, quindi, nessuna incongruenza con quello che scrive Delacroix e quello che scrisse Ollivier


John Silver ha scritto:Bene! Very Happy Ci troviamo di fronte ad una delle famose incongruenze delle nostre costruzioni, uno di quegli aspetti misteriosi ai quali non si riesce a dare la giusta collocazione, almeno per quanto mi riguarda. Credo che Gérard abbia seguito alla lettera i lasciti scritti di Blaise Ollivier e quindi non c'è molto da dire, il Fleuron è del 1729, mezzo secolo prima del 74 cannoni descritto da Boudriot, certo è che il bronzo veniva impiegato da molto prima (qualche secolo Shocked ), sia per le ferramenta che per l'artiglieria, probabilmente ciò può essere frutto degli usi diversi che esistevano di porto in porto. Modellisticamente non cambia molto se si eseguono in un materiale o nell'altro e credo, alla fine, neppure storicamente. Non si finisce mai di apprendere. Wink
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Sab Dic 15, 2012 6:15 pm

matiz ha scritto:Buona sera, modellisti.....sono tornato...


Bentornato, per l'incongruenza mi riferivo a cosa è scritto nel 74 cannoni, sebbene di 50 anni dopo, e che poi il legno, del più duro, possa sostituire il bronzo per le pulegge quando quest'ultimo era già in voga non ne ho dubbi, tutto si può fare e tutto è opinabile, si vorrebbe solo sapere in che materiale erano fatte ste benedette pulegge, nulla di assoluto per carità, sappiamo che è impossibile. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Rekon54 il Dom Dic 16, 2012 11:13 am


il legno santo ha anche un'altra caratteristica, è auto lubrificante.
per le grosse pulegge si preferiva il bronzo perché il legno in grosse dimensioni poteva avere qualche problema di stabilità
il bronzo no, comunque qui stiamo parlando di un secolo di marineria e di cose ne sono cambiate con gli anni e da arsenale ad arsenale
dal mio punto di vista bisognerebbe seguire i piani e quello che riportano, almeno su monografie di un certo livello.
Giampiero devo farti i miei più vivi complimenti per quello che stai facendo grande!

ciao Giorgio
avatar
Rekon54

Messaggi : 277
Data d'iscrizione : 11.03.12
Età : 62
Località : Anguillara S.

Vedi il profilo dell'utente http://www.modellismodarsenale.com

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Matiz il Dom Dic 16, 2012 1:04 pm

Si, il Collecchi, mi ha fatto vedere una bronzina fatta di legno santo, ha più olio del teak, concordo con Giorgio, per pulegge di grosse dimensioni, il bronzo era insostituibili, ma, per pezzi medio piccoli, a livello di produzione, pulegge fatte di legno costavano anche meno, ed assolvevano al solito compito
avatar
Matiz

Messaggi : 1415
Data d'iscrizione : 12.03.12
Età : 59
Località : Pisa

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mer Dic 26, 2012 6:17 pm

continuazione del lavoro alla gran boccaporta maestra








avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mer Dic 26, 2012 6:20 pm

piccolo boccaportello


chiodatura delle tavole alle traversine con filo di rame 0,4




Brunitura dei chiodi


avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mer Dic 26, 2012 6:22 pm

golfari triangolari realizzati con filo di ottone saldato a stagno


brunitura


I due portelli verniciati e terminati


avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Ospite il Mer Dic 26, 2012 6:26 pm

stai facendo un gran bel lavoro
edo

Ospite
Ospite


Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Mer Dic 26, 2012 7:50 pm

grazie Edo....... anche tu non scherzi!.... :lol: :lol:
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Sab Dic 29, 2012 7:54 pm

Giorni fa, in un grande centro ferramenta ho trovato dei piccoli mattoncini di terracotta di misura 7x4x2,8 mm.
Mi è balenata la folle idea di provare a realizzare il forno del pane! Probabilmente sarà un lavoro inutile, in quanto la campana del forno era inglobata nel suo assito, quindi, una volta terminata la struttura, non si vedrà nulla del suo interno; se poi consideriamo che il forno era al centro del primo ponte........

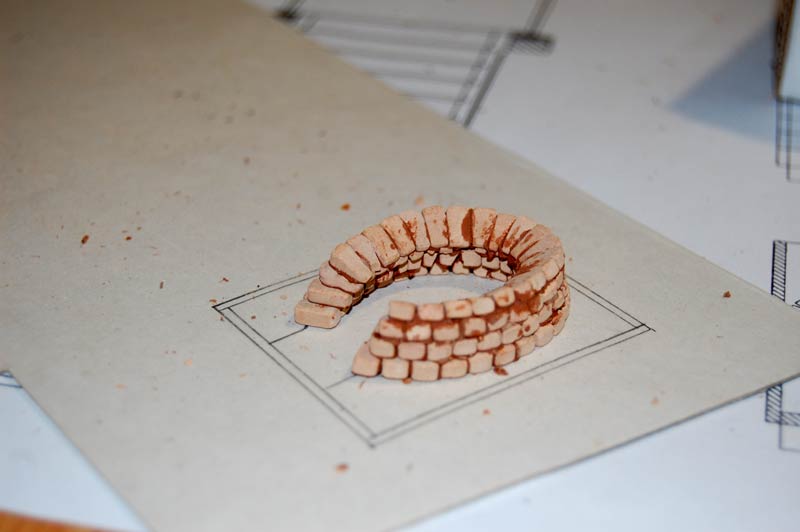

Comunque, in tutti i casi, ho voluto provare lo stesso; ho disegnato i contorni su di un cartoncino ed ho cominciato ad avvicinare i mattoncini gli uni agli altri, fermandoli, inizialmente con un silicone acrilico che mi ha consigliato un commesso del negozio, non avendo nessuna esperienza di come incollare la terracotta!!


Per poter far assumere la tipica forma ad igloo del forno, ho lavorato ogni mattoncino a cuneo, usando un piccolo scalpellino e della carta vetrata.
Il difficile è stato tenere tra le dita i piccoli mattoncini per lavorarli!


Man mano crescono gli strati




Ad un certo punto mi sono accorto che il silicone acrilico non dava un incollaggio resistente: ho quindi provato ad usare la colla alifatica, colorandola un po' con dell'impregnante marrone per dare l'idea delle fughe tra i mattoncini
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 6 di 8 Precedente  1, 2, 3, 4, 5, 6, 7, 8  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
