Messaggio  Giampieroricci il Dom Giu 10, 2012 4:46 pm

E' da tanto che vorrei pubblicare questo mio primo lavoro in arsenale, ma, essendo in fase più o meno avanzata, ci impiegherei una vita e non so quante pagine.....
Ho pensato quindi di usare lo spoiler per fare un riassunto delle puntate precedenti.
Ora, non so se c'è un limite massimo di foto inseribili in uno spoiler, magari Riccardo potrà farmelo sapere, quindi, per il momento mi limito a "copiare" quello degli altri utenti, inserendo 20 foto per spoiler.

Clicca sullo spoiler per vedere le immagini
Spoiler:








































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Dom Giu 10, 2012 4:59 pm

...continua

Clicca sullo spoiler per vedere le immagini

Spoiler:









































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Dom Giu 10, 2012 6:46 pm

Ciao Giampiero, è un piacere vedere il tuo lavoro; vai tranquillo, lo spoiler contiene tutte le foto che vuoi, anche se dopo un bel pò di foto caricate è meglio aprire un'altra finestra di dialogo, almeno a mio parere e solo per praticità, ma se a te va bene, mettine quante ne vuoi. Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 6:15 pm

......continua

clicca sullo spoiler per vedere le immagini

Spoiler:






































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 6:25 pm

...continua

clicca sullo spoiler per vedere le immagini

Spoiler:








































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 6:35 pm

...continua

clicca sullo spoiler per vedere le immagini

Spoiler:






































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 6:43 pm

...continua

clicca sullo spoiler per vedere le immagini

Spoiler:






































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 6:52 pm

...continua

clicca sullo spoiler per vedere le immagini

Spoiler:






































avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 6:55 pm

E qui siamo giunti allo stato attuale: con lo stesso sistema usato per i bagli del primo ponte ho realizzato i "falsi bagli" o bagli della covertetta che nella mia sezione saranno solo tre:








avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 7:02 pm

I tre bagli della covertetta e, in secondo piano, quelli del primo ponte


Prove di posizionamento




Purtroppo, mi sono accorto di aver fatto un madornale errore di lettura del piano: in pratica ho "bruciato" un baglio, perchè, rileggendo con calma il disegno, mi sono accorto che quel baglio purtroppo non va sulla porca: mi ero tenuto largo con il disegno e questo mi ha tratto in inganno; poco male, rifarò un baglio, visto che questo ormai sarebbe troppo corto......
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Lun Giu 11, 2012 8:26 pm

giampieroricci ha scritto:...poco male, rifarò un baglio, visto che questo ormai sarebbe troppo corto......


Hai voglia a rifare pezzi in una costruzione in carpenteria. Non si scappa! Very Happy

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 11, 2012 8:30 pm

Hai ragione, però rode ancora di più quando il pezzo è venuto bene, pure molto bello con due tonalità di pero...... :twisted: :twisted:
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Dom Giu 17, 2012 5:40 pm

Dopo aver finito i bagli della covertetta, ho realizzato i loro braccioli.
Per la piccola modanatura che ne caratterizza i braccioli, mi sono aiutato con delle limette ad ago, dopo aver eseguito un taglio a scaletta

Il bracciolo grezzo




Lo stesso dopo la rifinitura della modanatura




avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Dom Giu 17, 2012 5:43 pm

Il primo baglio con i suoi braccioli








Il secondo baglio in prova
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Dom Giu 17, 2012 5:46 pm







Terzo baglio


avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Dom Giu 17, 2012 5:48 pm









avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 25, 2012 8:16 pm

Sostegno a gradini: fatti tutti a mano con seghetto e cutter; sarà terminato quando avrò il riscontro preciso del pezzo in oper per la parte superiore.




Intanto mi sono segnati tutti i riferimenti delle calette sul primo baglio del primo ponte ed ho iniziato ad eseguire le code di rondine degli stessi




Prova di posizionamento dei bagli

avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 25, 2012 8:21 pm









i primi bagli con le code di rondine
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Lun Giu 25, 2012 8:25 pm

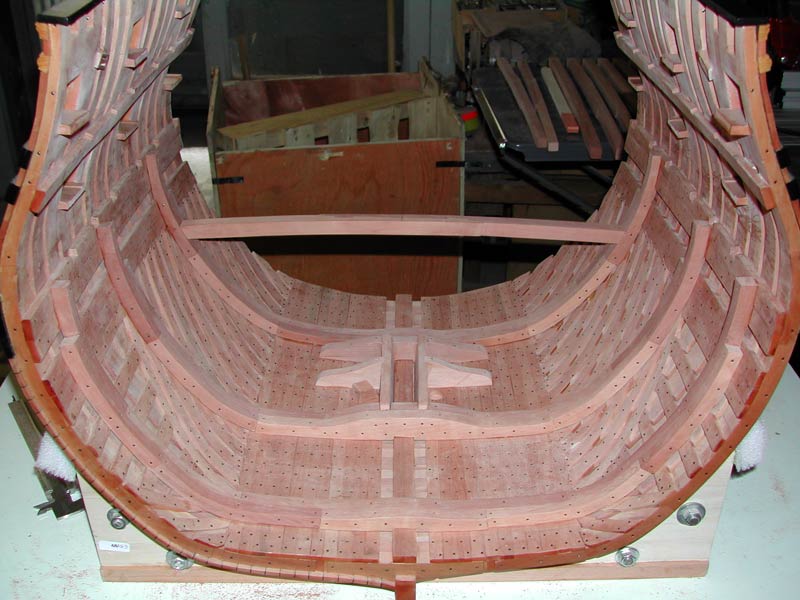

Vista d'insieme; i primi tre bagli sono già incastrati a secco nelle calette mentre gli altri ancora no; tra l'altro non m'ero accorto dello "svenimento" di un baglio, che, forse per il gran caldo, è venuto a pancia all'aria! Very Happy
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Lun Giu 25, 2012 8:34 pm

Bel lavoro, inizia a riempirsi, adoro le sezioni, sono il massimo per la didattica.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Gio Giu 28, 2012 10:46 am

In effetti adesso il lavoro inizia a trovare nuovi stimoli per me: è la prima volta che affronto una compartimentazione degli interni! Very Happy Very Happy
Intanto mi sono cimentato in qualcosa di nuovo per me e cioè la lavorazione con i metalli; devo realizzarmi le staffe che sorreggono i bagli del primo ponte: da una barra di rame di 2mm di spessore mi sono ricavato, sempre a mano lavorando di seghetto, i tre pezzi di opportune misure che compongono ogni staffa; queste tre barrette andranno opportunamente saldate a stagno (e anche questa per me è una nuova avventura, non avendoci mai provato!)

E per fortuna il rame è un metallo "tenero", ma ce ne vuole olio di gomito!....

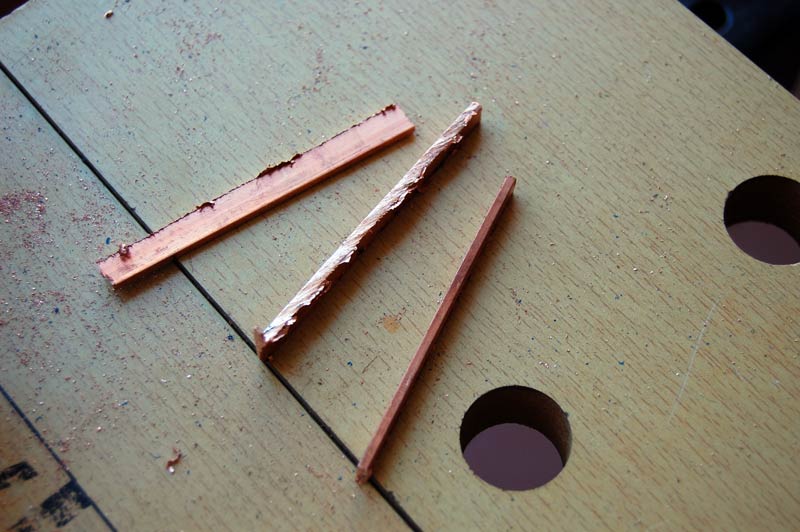

Le tre barrette tagliate; adesso bisogna solo rifinirle a lima

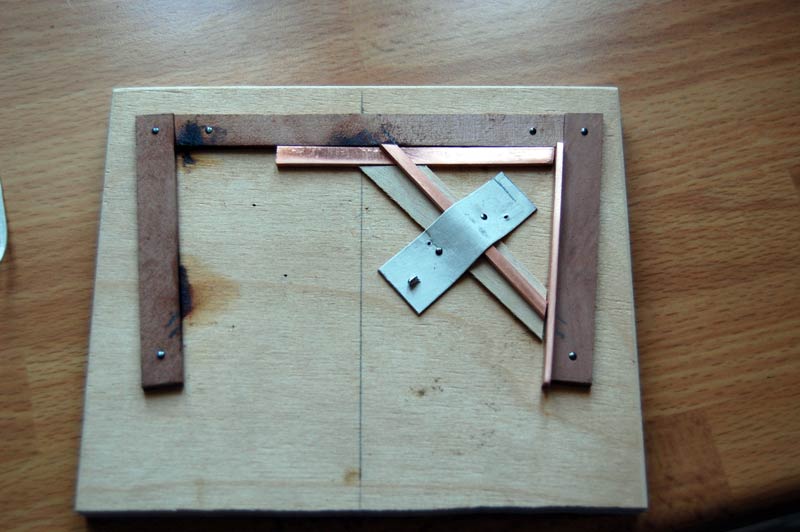

Dopo aver rifinito con lima dolce i bordi di ciascuna barretta, mi sono preparato un supporto che mi aiuti a tener ferma la struttura durante la saldatura; prima di iniziare a saldare occorre pulire e sgrassare accuratamente le barrette



Questo il risultato dopo la saldatura a stagno; adesso, sempre a mano con lime a coda di topo devo semplicemente rifinire l'eccesso di stagno, lucidare il tutto, fare i fori per i chiodi di fissaggio e brunire......
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Gio Giu 28, 2012 10:49 am




Il risultato finale dopo la sgrossatura, con il pezzo di riempimento a supporto della staffa






avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Gio Giu 28, 2012 10:52 am



Brunitura


L'estremità biforcuta l'ho ottenuta martellando ad incudine la punta in modo che aumentasse un po' in larghezza e poi lavorando con una piccola moletta.
Il risultato mi soddisfa parecchio, primo perchè non credevo di riuscire ad ottenere qualcosa di buono non avendo alcuna esperienza, ma soprattutto perchè non credevo che questo tipo di saldatura fosse così resistente.....

(a dirla tutta, il primo tentativo è stato sconfortante: praticamente le gocce di stagno camminavano liberamente senza fermarsi.... poi ho capito che bisognava pulire bene le superfici ed utilizzare un saldatore normale: avevo usato quello con la punta molto sottile)
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Nostromo il Gio Giu 28, 2012 3:22 pm

Un gran bel lavoro Giampiero. La pratica, quella che è fondamentale. Un modello d'arsenale ci mette di fronte ad una moltitudine di lavori diversi, ci si deve porre con fiducia e coraggio e la strada si troverà. La teoria lascia il tempo che trova. Fornirsi di libri adeguati non è nulla se non ci si mette al lavoro, perché un asino carico di libri, rimane un asino, e ve ne do conferma con una mia esperienza diretta; mi sono fornito rapido dei quattro volumi del Vecchio Boudriot, il suo Vascello da 74 cannoni. La prima difficoltà è quella di apprendere e far propria la terminologia, fatto questo primo passo si pensa di comprendere ciò che si legge, la mia esperienza dice che, finché non ho costruito, ripercorrendo fedelmente la costruzione, non mi sarei accorto che non avevo compreso molto, e la mia comprensione del testo nelle sue spiegazioni, si modificava profondamente proprio con il lavoro manuale, e questo avviene ancor di più se si osserva e e si capisce anche l'altro concetto costruttivo, cioè quello inglese. Comparare le due marinerie, che hanno delle diversità proprio nelle fondamenta dei concetti costruttivi, ci svelano l'arcano sull'architettura navale nella sua totalità, che ci facilità la comprensione di ciò che andiamo costruendo e che troviamo scritto nei testi di cui ci avvaliamo. Ecco il motivo per cui, la maggioranza dei modellisti, trova soluzioni modellistiche anziché comprendere il concetto costruttivo alla base: cosa ci vuole ad inventarsi una costruzione, ci si appaga anche della propria fantasiosa "abilità", il difficile è capire e quindi conoscere quella reale e metterla così in pratica anche in scala ridotta, finché ciò è tecnicamente possibile visto il rapporto di scala.

Nostromo
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 3145
Data d'iscrizione : 09.03.12
Età : 57
Località : Osnago

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Giampieroricci il Gio Giu 28, 2012 4:14 pm

John Silver ha scritto: ....comprendere ciò che si legge, la mia esperienza dice che, finché non ho costruito, ripercorrendo fedelmente la costruzione, non mi sarei accorto che non avevo compreso molto, e la mia comprensione del testo nelle sue spiegazioni, si modificava profondamente proprio con il lavoro manuale.....

Hai perfettamente ragione, caro Riccardo!!! E' esattamente quello che sta capitando a me! Solo che io, sfortunatamente per ora, non ho modo di confrontare le due marinerie: quella inglese, così ostica e complessa, non ho ancora avuto modo di apprezzarla nel suo "intimo", ma spero un giorno di poter approfondire!
avatar
Giampieroricci
Concilio della Pirateria
Concilio della Pirateria

Messaggi : 790
Data d'iscrizione : 13.03.12
Età : 52
Località : Martina Franca (TA)

Vedi il profilo dell'utente http://www.navievelieri.it

Tornare in alto Andare in basso

Re: CANTIERE ATTIVO: Le Fleuron - Sezione Maestra scala 1:24 di Giampiero Ricci

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 8 1, 2, 3, 4, 5, 6, 7, 8  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
